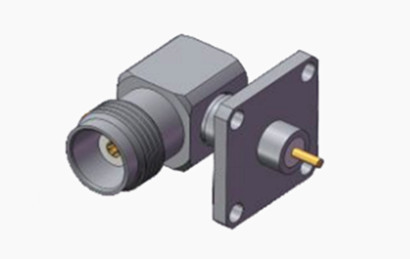

TNC Female Right Angle 4-Hole Flange RF Connector для безопасной установки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Материал: | Медь |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | держатель фланца 4-Hole |
| Выделить: | Женский РЧ-коннектор TNC,Безопасный монтажный РЧ-коннектор,РЧ-коннектор с 4-ствольным фланцем |
||
TNC Female Right Angle 4-Hole Flange RF Connector для безопасной установки
Серия TNC представляет собой натянутую адаптацию соединителя BNC, включающую винтовые нитки для надежного соединения.TNC RF соединители поддерживают постоянный импеданс 50 Омм в диапазоне частот от постоянного до 11 ГГцСуществуют два варианта: стандартный и обратный полярный.Эти экономически эффективные разъемы превосходят различные коммерческиеОбычно используемые в антенных соединениях, TNC соединители находят широкое применение в авионике, обороне, связи и различных промышленных секторах.также доступны версии с обратной полярностью и 75-оммный разъем TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

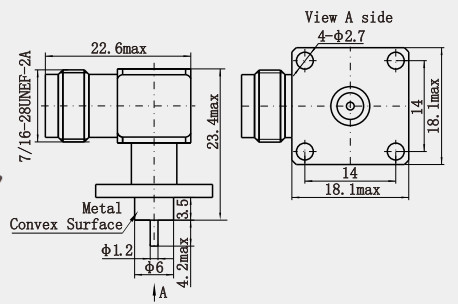

Подробный рисунок
Особенности:
1. Дизайн прямоугольного типа: подходит для ограниченного пространства, удобен для установки и проводки.
2. Интерфейс микрополоски: подходит для микрополоски с высокой частотой передачи сигнала.
3. Фланц с четырьмя отверстиями: обеспечивает надежное механическое закрепление для обеспечения стабильности соединения.
4Прочность: высококачественные материалы и конструкция для адаптации к частым соединениям и суровой среде.
5Электромагнитная совместимость: хорошая защита для уменьшения помех и потерь сигнала.
6Широкая совместимость: совместима с широким спектром устройств и марок, адаптируется к различным сценариям применения.
Применение:
Коннекторы TNC широко используются в беспроводной связи, испытаниях и измерениях, промышленной автоматизации, электронике, аэрокосмической и медицинской технике.Все эти области требуют надежных RF соединений для обеспечения стабильной и эффективной передачи сигналаЗатем я рассматриваю конкретные применения в каждой области. Например, беспроводные коммуникационные оборудования, такие как базовые станции и маршрутизаторы; сетевые анализаторы в испытаниях и измерениях;беспроводные датчики в промышленной автоматизации; коммуникационное оборудование в электронике; спутниковая связь в аэрокосмической промышленности; и МРТ-машины в медицинском оборудовании.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
