Прочный TNC женский 4-отрывной фланцевый RF-коннектор для надежных соединений
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Материал: | 50Ω | Прочность: | 500Cyles |
| Контактный материал: | Латунь, BeCu | Стандарт проектирования:: | IEC 60169-17 |
| Тип: | Ра | ||
| Выделить: | Надежные соединения РЧ соединитель,РЧ-коннектор с 4-ствольным фланцем,Прочный женский TNC RF соединитель |
||

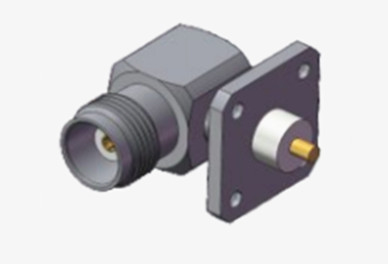

Прочный TNC женский 4-отрывной фланцевый RF-коннектор для надежных соединений
Продукт серии TNC по существу является натянутым вариантом разъема BNC, с винтовыми нитями для бесшовного соединения.натянутые агрегаты водонепроницаемы и поддерживают постоянный импеданс в 50 ОммСуществует два типа TNC-коннекторов: стандартный и обратный полярный.Эти недорогие разъемы не соответствуют производительности промышленных или военных продуктов, но идеально подходят для широкого спектра коммерческих приложений..
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

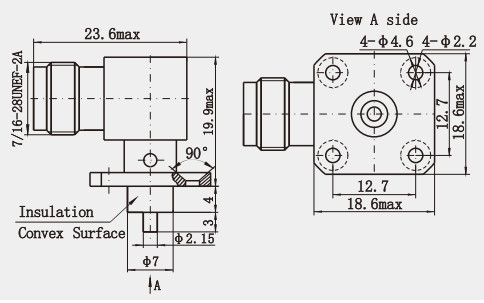

Очертание:
Особенности:
1. Тип соединителя
TNC женский прямоугольный 4-створчатый фланцевый RF соединитель
Для интерфейса Microstrip
2Физические характеристики
Дизайн под прямым углом экономит место для компактных приложений
4-отверстие кронштейн установка обеспечивает надежное механическое соединение
Легкий и портативный для мобильных устройств и стационарных установок
3Особенности производительности
Низкие потери, высокие потери возврата для обеспечения качества передачи сигнала
Широкий диапазон частот для поддержки нескольких стандартов связи
Устойчивая конструкция для суровых условий
4. Интерфейс и совместимость
Интерфейс для передачи высокочастотного сигнала
Совместима с широким спектром радиочастотных и микроволновых устройств
Применение:
Оборудование для беспроводной связи
Антенные системы
Измерение и испытание оборудования
Оборудование для промышленной автоматизации
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
