TNC герметический женский прямоугольный 4-створчатый фланцевый RF-коннектор для применения в микрополосках
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Материал: | Медь | Контактный материал: | Латунь, BeCu |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой угол |
| Выделить: | TNC герметический RF-коннектор,РЧ-коннектор с 4-ствольным фланцем,Микростипные приложения RF-коннектор |
||

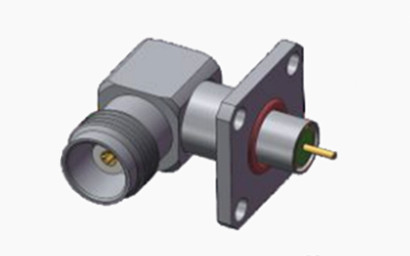

TNC герметический женский прямоугольный 4-створчатый фланцевый RF-коннектор для применения в микрополосках
Продукт серии TNC представляет собой натянутую итерацию разъема BNC, отличающийся своими винтовыми нитями для безопасного сцепления.водонепроницаемые устройства имеют постоянный импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два варианта TNC-коннекторов: стандартный и обратный полярный.их производительность не соперничает с производительностью промышленной или военной продукцииОднако они очень подходят для различных коммерческих применений. Широко используемые в антенных соединениях, TNC соединители находят широкое применение в авионике, обороне, связи,и общих промышленных рынковТакже доступны версии с обратной полярностью и 75-оммным TNC-коннектором.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила разъединения | 13.6N максимум |
| Сила спаривания | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

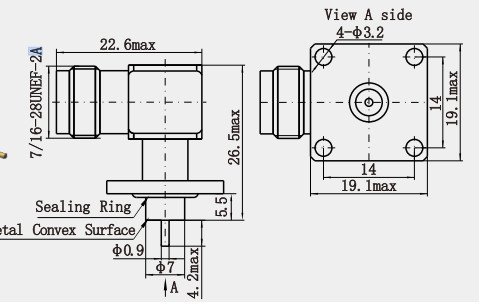

Очертание:
Особенности:
1Тип соединителя:
Коннектор типа TNC для радиочастотных (RF) приложений.
2. Тип интерфейса:
Герметичный женский (запечатанный женский интерфейс), обеспечивает хорошую защиту.
3Дизайн угла:
Дизайн прямого угла для легкой установки в оборудовании с ограниченным пространством.
4. Стил установки:
Четырехстворчатый фланц для твердой механической установки.
5Тип линии передачи:
Микрострип для передачи высокочастотного сигнала.
Применение:
Оборудование для беспроводной связи
Радарные системы
Микроволновое оборудование
Оборудование для испытаний и измерений
Приложения в аэрокосмической отрасли
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
