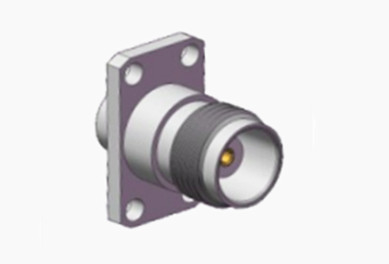

Женский коаксиальный соединитель из нержавеющей стали TNC: надежное решение для интеграции ПКБ
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Прямой. | Применение: | RF |
| Половое положение: | Женщина | ||
| Выделить: | Коаксиальный соединитель интеграции ПКБ |
||
Женский коаксиальный соединитель из нержавеющей стали TNC: надежное решение для интеграции ПКБ
Серия TNC, нитеная адаптация разъема BNC, отличается механизмом винтовой нитки для безопасного соединения.водонепроницаемые разъемы поддерживают постоянный импеданс 50 Ом в широком диапазоне частот от постоянного тока до 11 ГГцПредлагаются в двух вариантах: стандартные и обратные полярности.Хотя их производительность может не совпадать с производительностью высококачественной промышленной продукцииОсобенно распространены в антенных соединениях, ТНК находят широкое использование в авионике, обороне, телекоммуникациях и общих промышленных секторах.Дополнительно, также доступны версии с обратной полярностью и импеданцией 75 Ом.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

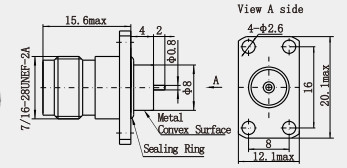

Подробный чертежЖенский коаксиальный соединитель из нержавеющей стали TNC: надежное решение для интеграции ПКБ:
Единица: ((мм)
Особенности:
1. Механические свойства
Сильная антивибрация: соединители TNC имеют сильную антивибрационную производительность, подходящую для мобильного оборудования связи в условиях вибрации.
Высокая механическая прочность: использование нержавеющей стали и прочных резьбовых соединений, что делает соединитель TNC высокой механической прочностью, может выдерживать определенную степень внешнего тяги,экструзия, и т.д., не легко повредить.
2Приспособимость к окружающей среде
Хорошая водонепроницаемость: соединитель TNC является частью уплотнительной конструкции, имеет хорошую водонепроницаемость, подходящую для некоторых наружных или влажных приложений.
Коррозионная устойчивость и долговечность: материал из нержавеющей стали сам по себе имеет хорошую коррозионную устойчивость, плюс поверхность может быть никелированной,покрытие золотом и другие обработки для дальнейшего улучшения коррозионной стойкости и износостойкости соединителя, продлевая срок службы.
Применение:
1. Поле коммуникации
Беспроводная базовая станция:Он используется для подключения оборудования базовой станции и антенны для обеспечения эффективной передачи 5G и других беспроводных сигналов и стабильной работы сети связи.
Сотовый телефон: Внутри сотового телефона можно использовать разъем TNC для подключения антенны к модулю RF на материнской плате, чтобы реализовать функцию беспроводной связи сотового телефона.
Поле позиционирования и мониторинга
Антенна измерения спутниковой навигации: во многих сценариях на открытом воздухе, таких как геодезическое картографирование, океанические измерения, сейсмический мониторинг, мониторинг деформации мостов и т. д.,Коннектор TNC соединяет антенну измерения спутниковой навигации с внешним оборудованием, передает беспроводные сигналы и поставляет энергию, и может реализовать измерения и позиционирование на уровне сантиметров.
3- Аэрокосмическая область.
Система управления авиацией: используется для подключения соответствующего радиооборудования для обеспечения точности и надежности авиационной связи.обеспечить безопасный полет воздушных судов и бесперебойный контроль воздушного движения;.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
