Женский прямой RF коаксиальный соединитель для ПКБ-карты
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Коаксиловый разъем RF доски PCB,Надежный коаксиальный соединитель,Высокопроизводительный коаксиальный соединитель RF |
||

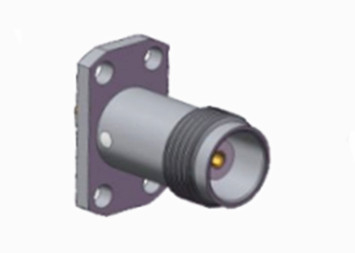

Женский прямой RF коаксиальный соединитель для ПКБ-карты
Продукт серии TNC разработан как нитеная версия разъема BNC, TNC RF разъемы оснащены винтовыми нитями для спаривания.гидравлические водонепроницаемые агрегаты с постоянным импедансом 50 ом, работающие от DC-11GHz, существуют два типа TNC разъемов: стандартный и обратный полярный. Эти недорогие разъемы обычно используют литые и отливные компоненты.Хотя производительность не будет равна промышленным или высококачественным продуктамЭти разъемы идеально подходят для использования в различных коммерческих приложениях.Обратная полярность и 75 Ом ТНК также доступны.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |

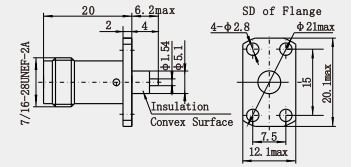

Подробный рисунок
Особенности:
Компактный размер: TNC-коннекторы - это небольшие коаксиальные соединители, которые занимают мало места, что позволяет легко устанавливать и направлять их на печатные платы, особенно для оборудования с ограниченными пространствами.
Разнообразие полярности: существуют стандартная полярность и обратная полярность,который может быть выбран в соответствии со специфическими требованиями к конструкции и использованию цепи для обеспечения правильной передачи сигналов.
Применение:
Компоненты Bluetooth и GPS: как интерфейс для передачи радиочастотного сигнала, он обеспечивает нормальную работу связи Bluetooth и функции позиционирования GPS,так что устройство может точно принимать и отправлять сигналы Bluetooth, а также информацию о местоположении.
Сетевое оборудование: в маршрутизаторах, коммутаторах и другом сетевом оборудовании некоторые части, связанные с беспроводной связью, будут использовать TNC-коннекторы для подключения для осуществления передачи и обмена данными.
Антенна: соединение между антенной и антенной иногда использует соединитель TNC, который может обеспечить стабильную передачу сигнала и также играть роль в механической фиксации.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
