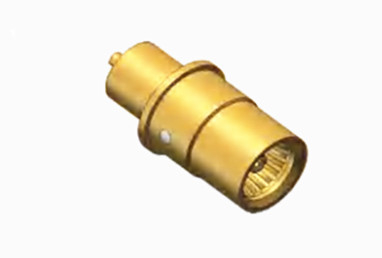

BMA женский прямой высокопроизводительный коаксиальный соединитель RF с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Женский прямой коаксиальный соединитель RF,Высокопроизводительный коаксиальный соединитель,Коаксиальный соединитель микрополоски |
||
BMA женский прямой высокопроизводительный коаксиальный соединитель RF с микролентой
Серия BMA представляет собой категорию соединителей со слепым матом, тщательно спроектированных и изготовленных в соответствии со стандартами IEC1169-33.Эти соединители обеспечивают постоянный контакт и демонстрируют исключительные электрические характеристики.Заметное преимущество заключается в их способности к аксиальному и радиальному плаванию, в сочетании с минимальным необходимым пространством для спаривания и легкой конструкцией.что делает их идеальными для применения в слепом соединении шкафов шассиШироко используемые в подключении модулей внутри шасси, соединители BMA предлагают взаимозаменяемость с международными аналогами того же типа.содействие быстрому вовлечению и выведению из негоОни умеют устанавливать соединения для коаксиальных кабелей в радиооборудовании и приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1. Легко подключается: интерфейс интерфейса BMA-коннектора принимает воздушный интерфейс, который может быть быстро подключен и отключен без использования инструментов, улучшая эффективность работы.
2Широкий спектр применений: соединители BMA широко используются в различных взаимосвязях в модулированных полных продуктах, таких как высокоскоростные панели с высокой плотностью и задние планы,высокоскоростные цифровые сигнальные системы, phased-array radar systems, RF backplanes and backplane assemblies, и так далее.
3. Высоко настраиваемые: В соответствии с различными требованиями к применению, разъемы BMA могут быть настроены с различными методами установки и длиной кабеля для удовлетворения конкретных требований к использованию.
Применение:
1. Электронное оборудование для противодействия:
В электронных системах противодействия, он используется для подключения различных разведывательных,оборудование для блокировки и борьбы с блокировкой, обеспечивающее нормальную работу системы в сложной электромагнитной среде и повышающее эффективность и способность электронных контрмер;.
2- Измерительные приборы:
В радиочастотных испытательных приборах соединители BMA могут быть использованы для подключения оборудования под испытанием и испытательных приборов, таких как анализаторы векторных сетей, анализаторы спектра и т. д.,для обеспечения точной передачи испытательных сигналов и точности результатов измеренийЕго превосходные электрические и механические свойства могут удовлетворить потребности высокоточных испытаний.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
