N 4-отверстие фланцевая переборка Никельно покрытый RF коаксиальный соединитель с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KYB2 | Половое положение: | Женщина |
| Материал: | латунь | Изолятор: | ПТФЕ |
| Прочность: | 500 циклов | ||
| Выделить: | Переборка N Коаксиальный соединитель,Никельно покрытая преграда N соединитель,4-створчатый коаксиальный соединитель RF |
||

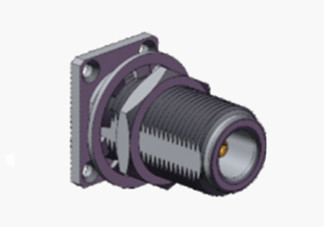

N 4-отверстие фланцевая переборка Никельно покрытый RF коаксиальный соединитель с микролентой
Коннекторы типа N оснащены механизмами привязки винтовых нитей, обеспечивающими надежное сопротивление вибрациям и превосходные электрические характеристики.наши модели превосходят стандартный 11 ГГц типичный рейтингЭти соединители демонстрируют широкую совместимость с различными типами радиочастотных кабелей и широко используются в таких отраслях, как авионика, аэрокосмическая инженерия, радиолокационные системы, микроволновая технология,цифровые телекоммуникации, и высокочастотного оборудования для испытаний.
Мы специализируемся на изготовлении индивидуальных решений N-типа, адаптирующихся к конкретным потребностям клиентов, независимо от того, требуют ли они прямой или прямоугольной конфигурации, панель-монтаж, шасси-монтаж,или конструкции для установки на фланце.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

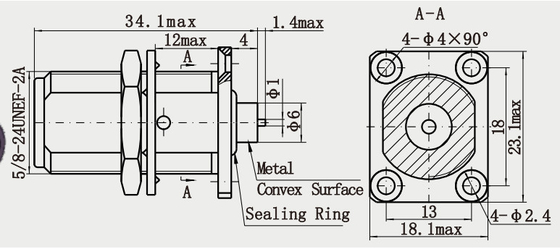

Подробный рисунок
Очертание:
Особенности:
1Приспособимость к окружающей среде
Сопротивляемость вибрациям и ударам: цепная блокировочная конструкция эффективно сопротивляется механическим вибрациям и ударам, подходящая для суровых условий (например, аэрокосмического, военного оборудования).
Температурный диапазон: обычно стабильный в диапазоне от -55°C до +125°C, некоторые военные изделия устойчивы к экстремальным температурам.
Уровень защиты: необязательная водонепроницаемая и пылезащитная конструкция (например, IP67/IP68), подходящая для наружной или влажной среды.
2Совместимость и гибкость
Приспосабливается к различным кабелям: может сочетаться с полугибкими кабелями, полутвердыми кабелями, гибкими кабелями и т. д., охватывающими различные сценарии применения (например, испытательные приборы, базовые станции,радиолокационные системы).
Конфигурация: тип интерфейса, диапазон частот, материал (например, коррозионностойкая нержавеющая сталь), обработка поверхности (например, покрытие золотом, покрытие родием) и т.д.могут быть настроены в соответствии с требованиями.
Применение:
1Промышленность и исследования
Микроволновые эксперименты и НИОКР: поддерживает испытания высокочастотных сигналов и интеграцию оборудования в лабораторных условиях, таких как проектирование антенн и анализ материалов14.
Высокопроизводительный центр обработки данных: для высокоскоростных радиочастотных связей между серверами и устройствами связи для обеспечения целостности сигнала4.
2. Другие особые сценарии
Внешнее беспроводное наблюдение: в системах безопасности разъемы типа N адаптированы к дождю и снегу благодаря водонепроницаемой конструкции (например, крепление фланца) 14.
Приложения с высокой мощностью: например, микроволновые печи, оборудование для радиочастотного отопления, N-коннекторы могут выдерживать передачу высокой мощности14
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
|
Миллиметровые волновые соединители ((2,4 мм, 2,92 мм)
|
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
