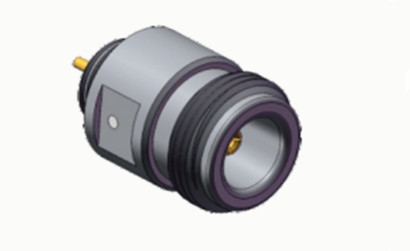

N-KYD13 Золотопокрытый N-Болкэд Женщина микрополоса RF Коаксиальный соединитель с латуниной штифтом

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

Большие изображения :  N-KYD13 Золотопокрытый N-Болкэд Женщина микрополоса RF Коаксиальный соединитель с латуниной штифтом Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT (Elite)
Сертификация: ISO-9001-2015
Номер модели: N-KYD13
Оплата и доставка Условия:
Количество мин заказа: 100 шт.
Цена: Возможен торг
Упаковывая детали: Стандартная экспортная коробка
Время доставки: В течение 5-7 рабочих дней (для запасов)
Условия оплаты: T/T, L/C, Western Union
Поставка способности: 1,0001000 штук в месяц
Подробное описание продукта
Наименование продукта: Тип RF коаксиальное Conector n Покрытие: Покрыто золотом
Половое положение: Женщина Диапазон частот: DC~11GHz
Модель: N-KYD13 Импеданс: 50Ω
Название продукта: Тип коаксиловый разъем n RF
Выделить:

Позолоченный N разъем bulkhead

,

N Female Microstrip RF разъем

,

RF коаксиальный разъем латунный штырь

Женский микрополосковый ВЧ коаксиальный разъем типа N с латунным штырем

Разъемы типа N представляют собой резьбовые коаксиальные интерфейсы, известные своей высокой устойчивостью к вибрации, превосходными электрическими характеристиками и типичной рабочей частотой до 11 ГГц, а наши усовершенствованные модели расширяют эту возможность до 18 ГГц. Эти универсальные разъемы демонстрируют исключительную целостность сигнала на различных платформах ВЧ-кабелей и находят широкое применение в аэрокосмической инженерии, радиолокационных системах, микроволновой технике, цифровой телекоммуникации, ВЧ-приборостроении и высокочастотных испытательных средах.

Мы специализируемся на производстве индивидуальных решений типа N, отвечающих разнообразным техническим требованиям. Наши возможности по индивидуальной настройке включают ориентацию разъема (стандартные или правоугольные конфигурации), типы монтажа (на панель, на шасси или на фланец) и специализированные конфигурации адаптеров, обеспечивая точную интеграцию в ваши уникальные системные требования.



N-KYD13 Золотопокрытый N-Болкэд Женщина микрополоса RF Коаксиальный соединитель с латуниной штифтом



Спецификация

Примечание: Конкретные данные модели основаны на данных из спецификации продукта.

Электрические характеристики
Импеданс 50 Ом
Диапазон частот DC~11GHz(Max.18GHz)
Номинальное напряжение 1000VRMS*(Max.Sea Level)
Диэлектрическое напряжение 1500VRMS*(Max.Sea Level)
Сопротивление изоляции ≥5000MΩ
Сопротивление центрального проводника Внешний проводник ≤0.5mΩ
Центральный проводник ≤1.5mΩ
КСВН ≤1.3
Материалы и механические характеристики
Центральный проводник Папа Латунь,

Никелированное покрытие

Мама Фосфористая бронза,

Никелированное покрытие

Упругий контакт Фосфористая бронза Никелированное покрытие
Корпус / Оболочка Латунь, Нержавеющая сталь

Никелированное покрытие

Зажим кабеля Латунь Никелированное покрытие
Изолятор PTFE
Уплотнение Силиконовая резина
Долговечность 500 циклов

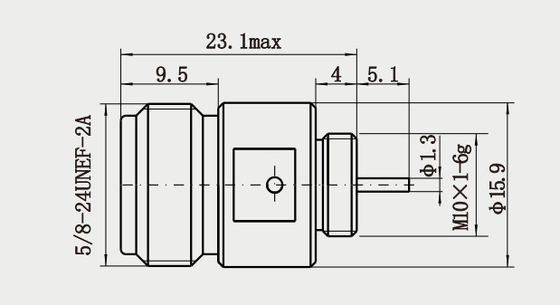

Детальный чертеж

N-KYD13 Золотопокрытый N-Болкэд Женщина микрополоса RF Коаксиальный соединитель с латуниной штифтом

Особенности:

1. Механические характеристики
Резьбовое соединение: надежное соединение путем вращательного затягивания, обеспечивающее хорошую механическую стабильность и устойчивость к вибрации, подходит для условий вибрации (например, в аэрокосмическом и автомобильном оборудовании).
Многопозиционный монтаж: Поддерживает прямые, правоугольные, фланцевые или bulkhead-конфигурации для удовлетворения различных пространственных требований.
Долговечность: Металлические материалы (такие как латунь или нержавеющая сталь) в сочетании с покрытием (например, золотым или серебряным) для обеспечения износостойкости, коррозионной стойкости и долгосрочной надежности.



Применение:

1. Аэрокосмическая промышленность
Радиолокационные системы: используются для подключения приемопередающих модулей радара и антенн, адаптируясь к потребностям передачи мощных высокочастотных сигналов14.
Высокочастотное испытательное оборудование: В промышленных коммуникационных и испытательных системах разъемы N обеспечивают надежные соединения, устойчивые к вибрации, водонепроницаемые и пыленепроницаемые14.
Авионика: используются в бортовых системах связи и навигации, адаптируясь к экстремальным температурам и условиям механических ударов14.
2. Промышленность и исследования
Микроволновые эксперименты и НИОКР в области ВЧ: Поддержка высокочастотных испытаний сигналов и интеграции оборудования в лабораторных условиях, таких как проектирование антенн и анализ материалов14.
Высокопроизводительные центры обработки данных: для высокоскоростных ВЧ-каналов между серверами и коммуникационными устройствами для обеспечения целостности сигнала4.



Каталог продукции:

ВЧ-адаптер
ВЧ-кабельные сборки
Герметичные стекло-металлические уплотнения
Разъем серии J30J
Микроволновые поворотные соединения
Волноводно-коаксиальный адаптер
ВЧ-разъем SMA/SSMA
ВЧ-разъем SMP/SSMP
ВЧ-разъем MCX/MMCX
ВЧ-разъем TNC
ВЧ-разъем типа N
ВЧ-разъем BNC



Миллиметровые волновые разъемы (2.4 мм, 2.92 мм)

Упаковка и доставка:
* Стандартная экспортная коробка



* В соответствии с требованиями заказчика
ПРИМЕЧАНИЕ: У нас более 10 000 типов разъемов типа N. Если вы не нашли нужный вам разъем, пожалуйста, свяжитесь с нами, указав ваши подробные данные. данные.
