N Женщина Никелевая переборка RF Коаксиальный соединитель с микросвязкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Половое положение: | Женщина | Диапазон частот: | DC~11GHz |
| Модель: | N-KYD17 | Импеданс: | 50Ω |
| Выделить: | Никельно покрытый преграда RF соединитель,Микрострип N женский коаксиальный разъем,коаксиловый разъем RF перегородки |
||

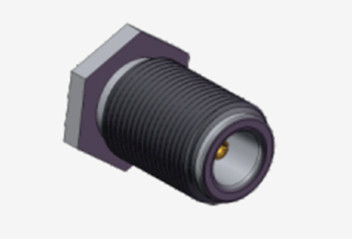

N Женщина Никелевая переборка RF Коаксиальный соединитель с микросвязкой
Коннекторы типа N имеют натянутые интерфейсы, которые обеспечивают безопасное соединение, в сочетании с исключительной вибрационной стойкостью и оптимизированной электрической производительностью.В то время как их типичный диапазон частот простирается до 11 ГГц, наши передовые модели поддерживают работу до 18 ГГц.Эти разъемы демонстрируют широкую совместимость с различными типами радиочастотных кабелей и широко используются в различных отраслях промышленности, включая аэрокосмическую технику, радиолокационные системы, микроволновые технологии, цифровые телекоммуникации и высокочастотные испытательные оборудования.
Мы предлагаем полностью настраиваемые разъемы и адаптеры типа N, соответствующие различным требованиям.наши решения могут быть точно разработаны для удовлетворения ваших уникальных потребностей в приложении.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь, нержавеющая сталь |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

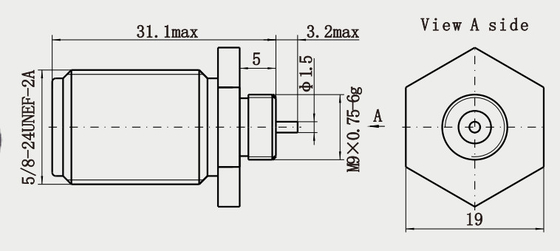

Подробный рисунок
Особенности:
1Совместимость и гибкость
Подходит для различных кабелей: может сочетаться с полугибкими кабелями, полутвердыми кабелями, гибкими кабелями и т. д., охватывающими различные сценарии применения (например, испытательные приборы, базовые станции,радиолокационные системы).
Настройка: тип интерфейса, диапазон частот, материал (например, коррозионностойкая нержавеющая сталь), обработка поверхности (например, покрытие золотом, покрытие родием) могут быть настроены в соответствии с требованиями.
2Типичные сценарии применения
Поле связи: микроволновая связь, спутниковая связь, базовая станция 5G/6G, связь волокна-антенна.
Испытания и измерения: радиочастотный интерфейс анализатора векторной сети, анализатора спектра, генератора сигнала и другого оборудования.
Оборона и аэрокосмическая промышленность: радиолокационные системы, оборудование для электронной войны, воздушная связь, системы управления ракетами.
Промышленные и научные исследования: радиочастотные эксперименты, испытания микроволновых устройств, высокоскоростная передача в высокопроизводительных дата-центрах.
Применение:
1Оборона и аэрокосмика
Радарные системы: используются для подключения радиолокационных модулей-передатчиков и антенн, адаптирующихся к потребностям высокомощной высокочастотной передачи сигналов14.
Оборудование электронной войны: В военных системах связи и блокировки N-коннекторы обеспечивают надежные соединения, устойчивые к вибрациям, водонепроницаемые и пылезащитные14.
Оборудование авионики: используется в бортовых системах связи и навигации, приспособленное к экстремальным температурам и механическим ударам14.
2Промышленность и исследования
Микроволновые эксперименты и НИОКР: Поддержка испытаний высокочастотных сигналов и интеграции оборудования в лабораторных условиях, таких как проектирование антенн и анализ материалов14.
Высокопроизводительные центры обработки данных: для высокоскоростных радиочастотных связей между серверами и коммуникационными устройствами для обеспечения целостности сигнала4.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
