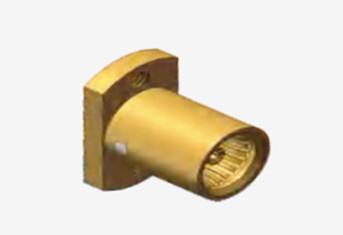

Фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Коаксиальный RF-коннектор с двумя отверстиями,Соединитель с микростепью (Microstrip Connector) |
||
Фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая фланцевая
Серия BMA представляет собой категорию соединителей со слепым матом, разработанных и изготовленных в соответствии со стандартами IEC1169-33.Эти соединители обеспечивают надежный контакт и демонстрируют превосходные электрические свойства.Их главным преимуществом является способность плавать как по оси, так и по радиалу, требуя минимального пространства между точками спаривания и будучи легкими.Это делает их особенно подходящими для применения слепого сочетания в шкафах шассиСерия BMA широко используется для подключения модулей в шасси и предлагает совместимость для быстрого включения и выключения с международными аналогами.Они превосходно соединяют коаксиальные кабели для радиооборудования и инструментов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |

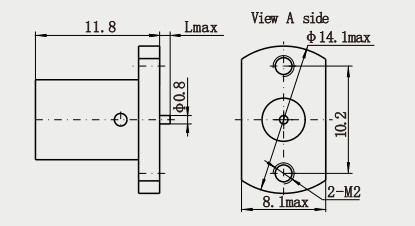

Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Отличные механические и электрические характеристики: соединители BMA имеют низкое сопротивление при контакте между внутренними и внешними проводниками, высокое сопротивление изоляции и низкий VSWR,который может обеспечить стабильность и надежность передачи сигнала.
2Удобное соединение: интерфейс соединителя BMA использует воздушный интерфейс, который можно быстро подключить и отключить без использования инструментов, тем самым повышая эффективность работы.
3. Высоко настраиваемые: В соответствии с различными требованиями к применению, разъемы BMA могут быть настроены с различными методами установки и длиной кабеля для удовлетворения конкретных требований к использованию.
Применение:
1При строительстве базовых станцийиспользуется для подключения различного радиочастотного оборудования и антенных систем для передачи и приема сигналов и обеспечения стабильной работы коммуникационных сетейНапример, в базовых станциях 5G BMA-коннекторы могут использоваться для подключения различных модулей и компонентов для удовлетворения требований высокочастотного и высокоскоростного передачи данных.
Он подходит для внутреннего подключения беспроводного оборудования связи, такого как сотовые телефоны, радиопередатчики и т.д.Он может реализовать надежное соединение RF-сигнала в ограниченном пространстве и обеспечить нормальную функцию связи оборудования.
2. в медицинском оборудовании, например, в некоторых медицинских оборудованиях для визуализации, оборудовании для радиочастотной терапии и т.д.,Коннекторы BMA могут использоваться для подключения связанного электронного оборудования и датчиков для реализации передачи и обработки сигнала.
В системе управления промышленной автоматизацией он используется для подключения полевого оборудования и центра управления для реализации удаленного мониторинга и управления.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
