Медленный контактный BMA водонепроницаемый женский прямой RF коаксиальный соединитель для применения в микроштрипах
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Выделить: | Приложения микростриптов RF коаксиальный разъем,Водостойкий женский прямой коаксиальный соединитель RF,Медленный контактный коаксиальный соединитель RF |
||

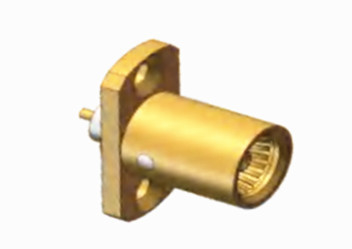

BMA водонепроницаемый женский латунный прямой коаксиальный соединитель с микрорешеткой
The BMA series connectors belong to the blind-mate category, complying with the IEC1169-33 standard. Они демонстрируют инновационную конфигурацию пружина,гарантируя надежный контакт и отличные механические и электрические свойстваС такими преимуществами, как аксиальное и радиальное плавание, компактный размер, легкая конструкция, они преуспевают в применении в шасси и шкафах.These connectors are frequently used for module connections during chassis and cabinet assembly Эти соединители часто используются для соединений модулей во время сборки шасси и кабинета..
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 4 ГГц | |
| Номинальное напряжение | 500 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте:
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.58N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | От -45 до +155 градусов Цельсия |
| Рейтинг ИС (связанный) | IP67 |
Особенности:
1Отличная механическая и электрическая производительность: соединители BMA имеют низкое сопротивление контакта между внутренними и внешними проводниками, высокое сопротивление изоляции и низкий VSWR,который может обеспечить стабильность и надежность передачи сигнала.
2.Wide range of applications: BMA connectors are widely used in various interconnections in modularized complete products, such as high-speed high-density panels and backplanes,высокоскоростные цифровые сигнальные системы, phased-array radar systems, RF backplanes and backplane assemblies, и так далее.
Применение:
Он играет важную роль в коммуникации, навигации, радаре и других системах самолета.connecting the on-board electronic equipment and antennas to ensure information transmission and communication links during flight (связывать на борту электронное оборудование и антенны для обеспечения передачи информации и связи во время полета)Из-за его небольшого размера, легкого веса и превосходных характеристик, он может удовлетворять строгим требованиям к разъемам в аэрокосмической области.
В спутниковой связи,BMA соединитель может быть использован для подключения коммуникационного оборудования на спутнике и оборудования на наземной контрольной станции для обеспечения стабильной связи между спутником и землей.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
