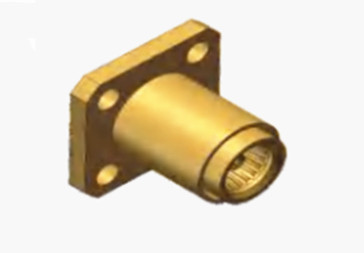

Высокая надежность BMA женский 4-отверстий фланцевая латунь RF коаксиальный разъединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | BMA RF Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | Медь | Стандарт проектирования:: | IEC 60169-8 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | Высоконадёжный медный коаксиальный соединитель,BMA женский латунный коаксиальный соединитель RF |
||
Высокая надежность BMA женский 4-отверстий фланцевая латунь RF коаксиальный разъединитель
Коннекторы серии BMA, разработанные в соответствии со стандартом IEC1169-33,внедрить инновационную конфигурацию пружинного листа, гарантирующую постоянный контакт и исключительную механическую и электрическую эффективностьЭти соединители, характеризующиеся двойной способностью плавать по оси и радиально, оптимизируют эффективность пространства и имеют легкую конструкцию.что делает их особенно подходящими для установки слепых матов в шасси и корпусахШироко используются в модульных соединениях для шасси и кабинетов, они облегчают бесшовную интеграцию и надежную производительность.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 4 ГГц | |
| Номинальное напряжение | 500 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте:
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.58N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | От -45 до +155 градусов Цельсия |
| Рейтинг ИС (связанный) | IP67 |
Особенности:
1Удобная стыковка: уникальная конструкция позволяет соединителю соединяться, нажимая на розетку через давление, даже если она не полностью выровнена, и, кроме того,надежное соединение достигается благодаря уникальной конструкции, который легко и быстро эксплуатируется и повышает эффективность установки и обслуживания.
2Широкий диапазон частот применения: в соответствии с различными конструкциями и моделями, частота работы соединителей BMA может охватывать широкий диапазон от постоянного тока до десятков гигагерц,которые могут удовлетворять потребности передачи радиочастотного сигнала в различных частотных диапазонах.
Применение:
1Авионика: в авиационных системах авионики, таких как системы связи, навигационные системы, радиолокационные системы и т.д.,Для подключения различного электронного оборудования и антенн необходимо использовать большое количество коаксиальных соединителей RF.Женские коаксиальные соединители микрополоски BMA характеризуются малым размером, легким весом и превосходными характеристиками,которые способны удовлетворять высоким требованиям к разъемам в аэрокосмической области.
2Спутниковая полезная нагрузка: в спутниковой полезной нагрузке, такой как спутниковые транспондеры связи, спутниковые датчики дистанционного зондирования и т.д.,также нужно использовать RF коаксиальные разъемы для подключения линий передачи радиочастотных сигналов. BMA женские микрополосы RF коаксиальные разъемы могут обеспечить надежную передачу сигнала и хорошее сопротивление космической среде, чтобы обеспечить нормальную работу спутниковой полезной нагрузки.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
