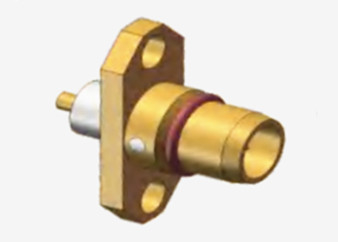

BMA Мужской 2-створчатый фланцевый коаксиальный соединитель RF для монтажа печатных плат
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Выделить: | Коаксиальный соединитель BMA RF,ПК-монумент RF коаксиальный разъем |
||
BMA Мужской 2-створчатый фланцевый коаксиальный соединитель RF для монтажа печатных плат
Коннекторы серии BMA соответствуют стандарту IEC1169-33 и характеризуются уникальной конструкцией пружинного листа,который гарантирует надежный контакт вместе с исключительными механическими и электрическими характеристикамиЭти соединители сочетают в себе преимущества как осевых, так и радиальных плавучих способностей, требуют минимального пространства на единицу и имеют легкую конструкцию.Они идеально подходят для слепых приложений с участием шасси и шкафов, обычно используется в соединениях модулей во время сборки шасси и шкафа.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 4 ГГц | |
| Номинальное напряжение | 500 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте:
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.58N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | От -45 до +155 градусов Цельсия |
| Рейтинг ИС (связанный) | IP67 |
Особенности:
1. Разумный конструктивный дизайн: структурно это толкательная форма серии SMA, и интерфейс интерфейса принимает воздушный интерфейс, эта конструкция помогает уменьшить объем и вес соединителя,при сохранении хорошей электрической производительности.
2Высокая надежность: с высоким механическим сроком службы, как правило, до 500 раз или более, может обеспечить стабильность и надежность в долгосрочном использовании процесса.
3Широкий спектр применения: подходит для различных микроволновых контактов, особенно для шасси, шкафов, закрытия и вставки,способствующие модульности радаров и других полных систем, широко используется в стране и за рубежом.
Применение:
1. Испытательные и измерительные приборы: в радиочастотных испытательных приборах, таких как анализаторы спектра, сетевые анализаторы, генераторы сигналов и т.д.,они используются для подключения передачи радиочастотного сигнала между испытываемым устройством и испытательным прибором..Его точные электрические характеристики и стабильные характеристики соединения могут обеспечить точность и надежность результатов испытаний и помочь повысить эффективность и точность испытаний и измерений..
2IoT-устройства: с развитием IoT необходимо подключить к сети большое количество датчиков и беспроводных коммуникационных модулей.Коаксиальные соединители RF микрополоски BMA могут использоваться для подключения модулей RF в устройствах IoT к материнской плате, реализуя беспроводную связь и передачу данных между устройствами и предоставляя надежное решение для подключения приложений IoT.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
