Высокопроизводительный SBMA женский фланцевый RF-коннектор для печатных плат
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Радиочастотный разъем для печатных плат,SBMA Female Flange Mount RF Connector (СБМА) - женский RF соединитель с кронштейном,Высокопроизводительный RF-коннектор |
||

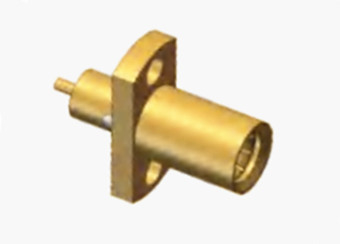

Высокопроизводительный SBMA женский фланцевый RF-коннектор для печатных плат
Серия SBMA представляет собой уменьшенный вариант коаксиальных разъемов серии BMA, известных своей функциональностью слепого мата.,Идеально соответствует потребностям в миниатюризации и модульности микроволновых устройств.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥2000 мОм | |
| Сопротивление на контакт | Внешний проводник | <=2mOhm |
| Центральный дирижер | <=6 мОм | |
| VSMR | ≤1.25 | |
| Потеря вставки | ≤ 0,30 дБ | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -65 до +165 градусов по Цельсию |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Функция слепого спаривания:
Это своего рода слепое соединительное устройство, подходящее для слепого соединения шасси и шкафов, которое можно быстро подключать и выключать без необходимости точного выравнивания,способствующий небольшой модулизации и быстрой сборке радаров и других полных систем, и повышает эффективность сборки.
2. Высокая степень стандартизации:
В соответствии со стандартом производства, размера продукта, производительности и других четких стандартов,для обеспечения совместимости и взаимозаменяемости соединителей SBMA, производимых различными производителями.
Применение:
Аэрокосмическая область:
Авиационные системы на самолетах требуют использования большого количества RF-коннекторов для подключения различных электронных устройств, таких как системы связи, навигационные системы, радиолокационные системы и т. д.С его миниатюризацией, легкий и высокопроизводительный,Коннекторы SBMA могут соответствовать строгим требованиям к коннекторам в аэрокосмической области и обеспечивать надежные соединения для электронных устройств воздушного судна.
В космическом аппарате они также могут использоваться для подключения электронного оборудования в различных частях космического аппарата для обеспечения передачи сигнала и нормальной работы оборудования в космической среде.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
