SBMA герметическая пломба женский 2-створчатый фланцевый RF коаксиальный соединитель для платы ПКБ
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | 2 отверстия фланцевого RF коаксиального соединителя,Коаксиловый разъем RF доски PCB,SBMA герметическая герметика RF коаксиальный разъем |
||

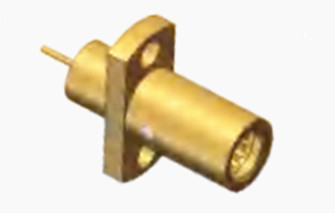

SBMA герметическая пломба женская 2-ствольная фланцевая RF коаксиальная для платы ПКБ
Серия SBMA представляет собой компактную итерацию коаксиальных разъемов серии BMA, также имеющих функциональность слепого мата.эффективное удовлетворение потребностей в миниатюризации и модульности микроволновых устройств.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥2000 мОм | |
| Сопротивление на контакт | Внешний проводник | <=2mOhm |
| Центральный дирижер | <=6 мОм | |
| VSMR | ≤1.25 | |
| Потеря вставки | ≤ 0,30 дБ | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -65 до +165 градусов по Цельсию |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Миниатюризация:
Разработанный на базе продукта BMA, это его миниатюрная версия с более высокой плотностью установки для приложений с строгими требованиями к пространству.
2. Высокая степень стандартизации:
В соответствии со стандартом производства, размера продукта, производительности и других четких стандартов,для обеспечения совместимости и взаимозаменяемости соединителей SBMA, производимых различными производителями.
Применение:
Приборы для испытаний и измерений:
в электронном испытательном и измерительном оборудовании, например, в анализаторах спектра, сетевых анализаторах, генераторах сигналов и т.д.,для подключения оборудования под испытаниями или испытательными кабелями необходимо использовать радиочастотные разъемыКоннекторы SBMA обладают превосходными характеристиками для обеспечения точной передачи тестовых сигналов и повышения точности и надежности результатов испытаний.
Его высокая степень стандартизации облегчает совместимость интерфейса с другим испытательным оборудованием, что удобствует пользователям осуществление интеграции и расширения системы.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
