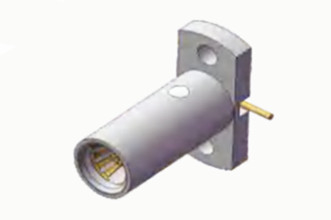

SBMA прямая нержавеющая сталь прямоугольный пин RF коаксиальный соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SBMA RF Conector | Покрытие: | Никель/золото покрыли |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | латунь | Стандарт проектирования:: | IEC 1169-33 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | Коаксиальный соединитель RF с прямым углом,SBMA прямой коаксиальный соединитель RF |
||
SBMA прямая нержавеющая сталь прямоугольный пин RF коаксиальный соединитель - Что?
Серия SBMA представляет собой компактную версию коаксиальных разъемов серии BMA и также функционирует как соединители с слепым матом.удовлетворение потребностей в миниатюризации и модульности микроволновых устройств.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥2000 мОм | |
| Сопротивление на контакт | Внешний проводник | <=2mOhm |
| Центральный дирижер | <=6 мОм | |
| VSMR | ≤1.25 | |
| Потеря вставки | ≤ 0,30 дБ | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -65 до +165 градусов по Цельсию |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1. надежное соединение: слепая конструкция стыковки, нет необходимости в сложных операциях выравнивания при соединении, просто вставьте стыковку в розетку, чтобы завершить соединение,простая и удобная эксплуатация, и соединение твердое и надежное, может выдерживать определенную степень вибрации и удара.
2Долгий механический срок службы: общий механический срок службы соединителей SBMA может достигать более 500 раз, а некоторые продукты даже выше,которые могут удовлетворять требованиям длительного частого включения и выключения.
3Высокая степень стандартизации: RF коаксиальные разъемы серии SBMA следуют соответствующим международным стандартам и национальным стандартам для производства и испытаний,для обеспечения хорошей совместимости и взаимозаменяемости соединителей, производимых различными производителями.
Применение:
1. оборудование для испытаний радиочастотных сигналов: при испытании и измерении радиочастотных сигналов необходимо использовать высокоточные разъемы для соединения испытательного прибора и испытываемого устройства.Коннекторы SBMA имеют хорошие электрические характеристики и механическую стабильность, которые могут соответствовать требованиям испытательного оборудования для радиочастотных передач для точности и стабильности передачи сигнала и широко используются в анализаторах векторных сетей,анализаторы спектра и другие радиочастотные испытательные приборы.
2Общие электронные измерительные приборы: помимо радиочастотного испытательного оборудования, другие общие электронные измерительные приборы, такие как осциллоскопы, генераторы сигналов и т.д.,может также использовать соединители SBMA для подключения внешних источников сигнала или схем под испытанием для реализации ввода и вывода сигнала.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
