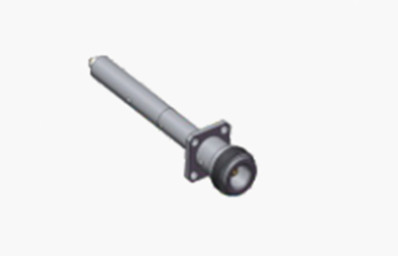

N женский 4-створчатый фланцевый коаксиальный соединитель RF с длинной микрополоской
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD504 | Половое положение: | Женщина |
| Выделить: | N женский коаксиальный соединитель RF,Длинный микрополосатый коаксиальный соединитель RF,Коаксиальный RF-коннектор с 4-мя отверстиями |
||
N женский 4-створчатый фланцевый коаксиальный соединитель RF с длинной микрополоской
Коннекторы N-типа представляют собой коаксиальные устройства с натяжкой, известные своей исключительной устойчивостью к вибрациям и превосходными электрическими характеристиками.Они могут управлять частотами до 18 ГГц и совместимы с рядом радиочастотных кабелей.Эти соединители широко используются в таких областях, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновые и цифровые коммуникационные технологии, а также испытательное и измерительное оборудование.Мы предоставляем индивидуальные варианты настройки для разъемов типа N, чтобы точно удовлетворить уникальные потребности наших клиентов..
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

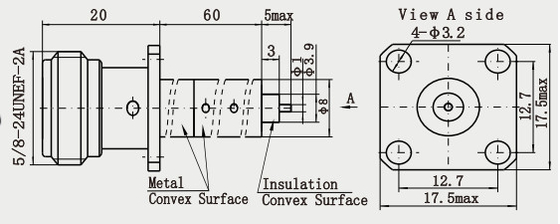

Подробный рисунок
Особенности:
1Широкая полоса передачи: поддерживает широкий диапазон частот сигнала от 0 до 11 ГГц, а расширенный тип может охватывать до 18 ГГц.Это делает его способным удовлетворить потребности широкого спектра применений RF.
2Низкие потери: использование высококачественных материалов и точный процесс производства приводит к очень низким потерям при передаче сигнала,который помогает повысить эффективность и качество передачи сигнала.
Применение:
Структурное проектирование
Проводные соединения: применение метода проводного соединения для обеспечения быстрого и надежного соединения.Этот вид соединения делает соединитель поддерживать стабильное соединение даже в условиях вибрации или удара среды, который подходит для всех видов случаев, требующих частого подключения и выключения или использования в суровой среде.
Компоненты: в основном состоят из наружного проводника, внутреннего проводника, изолятора и блокировочного механизма и других частей.с хорошей электропроводностью и механической прочностью, как цепь передачи сигнала в то же время, может также играть роль в фиксации и защите внутренних частей; внутренний проводник также изготовлен из металлических материалов,и внешний проводник вместе составляют канал передачи сигнала, конструкция должна обеспечить передачу сигнала с низкими потерями и высокой эффективностью; изолятор расположен во внутреннем и внешнем проводнике между, используется для изоляции двух,чтобы предотвратить короткое замыкание сигналаИзолятор расположен между внутренним и внешним проводниками и используется для изоляции обоих и предотвращения короткого замыкания сигнала.Используемые материалы обычно имеют стабильные диэлектрические константы и хорошую температурную устойчивость; механизм блокировки вращается и блокируется для достижения стабильного соединения.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
