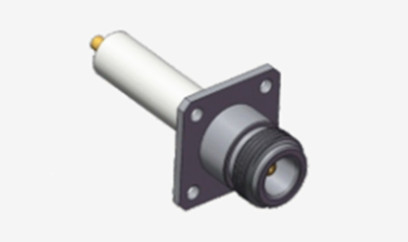

N Женщина RF Коаксиальный соединитель 4-отверстие фланцевой с длинной микрополоски
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD507 | Половое положение: | Женщина |
N Женщина RF Коаксиальный соединитель 4-отверстие фланцевой с длинной микрополоски
Коннекторы N-типа являются коаксиальными коннекторами с нитями, известными своей исключительной устойчивостью к вибрациям и выдающимися электрическими свойствами, обычно поддерживающими частоты до 11 ГГц.Наши сложные разъемы N-типа расширяют эту способность до 18 ГГцЭти соединители обладают высокой адаптивностью и совместимы с широким спектром типов радиочастотных кабелей, что делает их незаменимыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радарные системы,микроволновая связьМы предоставляем услуги по настройке различных разъемов и адаптеров N-типа для удовлетворения конкретных потребностей клиентов.предлагающие как прямые, так и прямоугольные конфигурации, а также варианты установки фланца и перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Прокладка | Силиконовый каучук | |
| Изолятор | ПТФЕ | |
| Прочность | 500 циклов | |

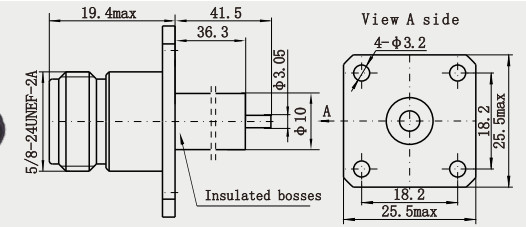

Подробный рисунок
Особенности:
1Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
2Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
Применение:
1Низкие потери: использование высококачественных материалов и точный производственный процесс, потеря, возникающая в процессе передачи сигнала, чрезвычайно низкая,который помогает повысить эффективность и качество передачи сигнала.
2Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
3Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| MCX/MMCX RF соединитель |
| SMP/SSMP RF соединитель |
| Герметические уплотнители стекло-металл |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
