Высокопроизводительный женский коаксиальный соединитель радиочастотного тока типа N с микроснижкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Взрыв: | ≤ 1.3 | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD506 | Импеданс: | 50Ω |
| Выделить: | Коаксиальный соединитель радиочастотного радиоизлучения микрополоски типа N,N-тип женский РЧ-коннектор,Коаксиальный соединитель радиочастотного типа N |
||

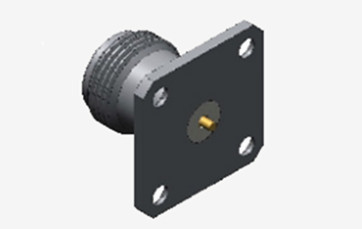

Высокопроизводительный женский коаксиальный соединитель радиочастотного тока типа N с микроснижкой
Коннекторы серии N спроектированы и изготовлены в соответствии со стандартами MIL-C-39012, с натянутыми соединениями, которые используют воздух в качестве диэлектрической среды.Они обеспечивают исключительную электрическую производительность с частотой до 11 ГГц.Прецизные разъемы нашей компании могут достигать частот до 18 ГГц и совместимы с различными типами радиочастотных кабелей.высокая надежность, широкий диапазон частот и другие достоинства, они широко используются в таких секторах, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь, цифровая связь,и микроволновые измеренияКроме того, соединители N-типа служат широко используемыми соединителями испытательного интерфейса в испытательных приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |
Особенности
| Покрытые золотом |
| Подминиатюра |
| Прямой до 40 ГГц |
| Компактный размер |
| Сцепление нажатием или зажиганием |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Коннектор для PCB и кабельной установки |
| Выбор мужского и женского пола, прямого и правого угла |
| Версии для установки кабеля как для гибких, так и для полутвердых кабелей |
| Нормальный тип и герметический, крепление фланца и крепление с нитью |

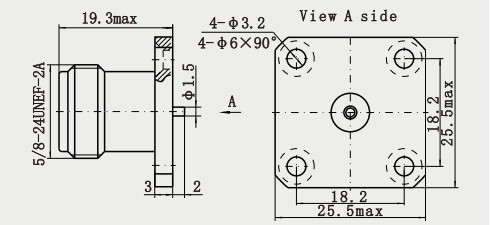

Подробный рисунок
Особенности:
1Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
2Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
3Хорошая совместимость: совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает ее более широко применимой в практических приложениях.
Применение:
1Совместимость: Совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает ее более широко применимой в практических приложениях.
2. разнообразие внешнего вида: форма разделена на прямоугольный или прямоугольный тип и 4-ствольный тип фланца, тип прессового ввода, тип расстояния, 2-ствольный тип панели,Тип панели с четырьмя отверстиями или типа без загрузки и другие типы, которые могут удовлетворить потребности в установке в различных сценариях применения.
3Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
