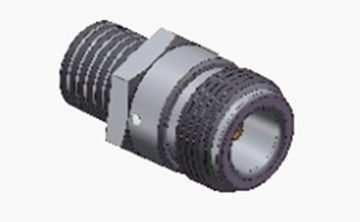

N Женщина преграда RF Коаксиальный соединитель высокой производительности для связи
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Половое положение: | Женщина | уплотнение: | Силиконовый каучук |
| Прочность: | 500 циклов | Форма тела: | Прямой. |
| Выделить: | ВЧ разъем для перегородки N-типа,гнездо |
||
N Женщина преграда RF Коаксиальный соединитель высокой производительности для связи
Соединители типа N - это коаксиальные соединители с натяжкой, известные своими отличными антивибрационными свойствами и электрическими свойствами, обычно поддерживающие диапазон частот до 11 ГГц.Наши продвинутые разъемы расширяют этот диапазон до 18 ГГц.Они подходят для различных типов радиочастотных кабелей и обычно используются в таких областях, как авиация, аэрокосмическая промышленность, радар, микроволновая и цифровая связь, испытательные и измерительные приборы,среди прочихМы предлагаем услуги по настройке различных N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов, включая прямые или прямоугольные конфигурации,варианты установки на фланце или переборке.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |

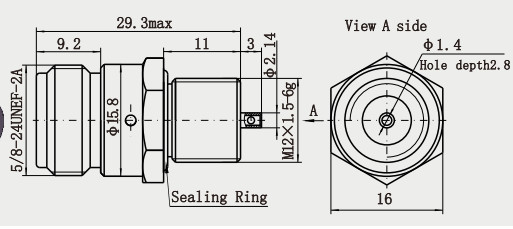

Подробный рисунок
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |
Особенности:
1Низкие потери: использование высококачественных материалов и точный производственный процесс, потеря, возникающая в процессе передачи сигнала, чрезвычайно низкая,который помогает повысить эффективность и качество передачи сигнала.
2Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
3Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
4Хорошая совместимость: совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает ее более широко применимой в практических приложениях.
Применение:
1Низкие потери: использование высококачественных материалов и точный производственный процесс, потеря, возникающая в процессе передачи сигнала, чрезвычайно низкая,который помогает повысить эффективность и качество передачи сигнала.
2Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
3. Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (таких как высокая температура, низкая температура, влажность и т. Д.) и имеет длительный срок службы.
4Совместимость: Совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает ее более широко применимой в практических приложениях.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| MCX/MMCX RF соединитель |
| Водопровод к коаксиальному адаптеру |
| TNC RF соединитель |
| SMP/SSMP RF соединитель |
| РЧ-коннектор SMA/SSMA |
| Микроволновые вращающиеся соединения |
| РЧ-коннектор типа N |
| BNC RF соединитель |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
