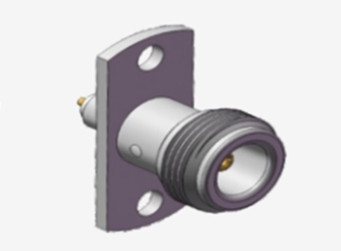

N-тип женский 2-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Взрыв: | ≤ 1.3 | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD492 | Импеданс: | 50Ω |
N тип женский 2-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
Коннекторы N-типа представляют собой коаксиальные устройства с натяжкой, известные своими надежными антивибрационными характеристиками и отличными электрическими свойствами, со стандартным диапазоном частот до 11 ГГц.они могут поддерживать частоты до 18 ГГцЭти соединители универсальны, совместимы с различными радиочастотными кабелями и широко используются в таких секторах, как авиация, радиолокационные системы, микроволновые и цифровые коммуникации.а также оборудование для испытаний и измерений.
Мы предлагаем услуги по настройке соединителей и адаптеров типа N для удовлетворения различных требований клиентов.мы можем адаптировать наши продукты к вашим требованиям.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

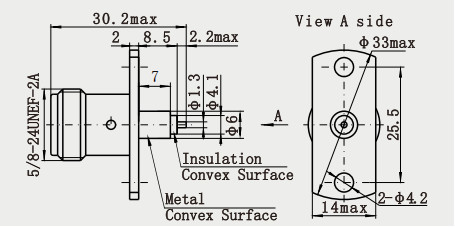

Подробный рисунок
Особенности
Компоненты: в основном состоит из внешнего проводника, внутреннего проводника, изолятора и блокировочного механизма.с хорошей электропроводностью и механической прочностью, как петля передачи сигнала, играя при этом роль в фиксации и защите внутреннего
искусства; внутренний проводник также из металлического материала, а внешний проводник вместе составляют канал передачи сигнала,конструкция должна обеспечивать передачу сигнала с низкими потерями и высокой эффективностью; изолятор расположен во внутреннем и внешнем проводнике между, используется для изоляции двух, чтобы предотвратить сигналы короткого замыкания,Изолятор расположен между внутренними и внешними проводниками., используется для изоляции обоих и предотвращения короткого замыкания сигнала, материал обычно выбирается диэлектрическая постоянная стабильность, хорошее температурное сопротивление; блокировочный механизм, то есть,натянутая конструкция, может гарантировать, что соединитель в вибрационной или ударной среде поддерживает стабильное соединение.
Заявления
Система беспроводной связи: в базовых станциях мобильной связи, радиовещательных башнях и другом оборудованиииспользуется для подключения передатчиков и приемников к антеннам для передачи радиочастотных сигналовЕго широкие характеристики пропускной способности позволяют охватить диапазон сигнала от постоянного тока до 11 ГГц или даже более высоких частот.который отвечает требованиям современной беспроводной связи для высокочастотного диапазона и большой пропускной способностиНапример, передача радиочастотного сигнала в базовых станциях 4G/5G требует разъемов N-типа для обеспечения стабильной передачи сигнала.
Микроволновая связь: в микроволновых системах передачи, таких как наземные станции спутниковой связи, микроволновые ретрансляционные станции и т.д.,N соединители используются для подключения различных микроволновых оборудования, включая миксеры, усилители мощности, фильтры и т.д., для достижения эффективной передачи микроволновых сигналов.может эффективно уменьшить ослабление и помехи сигнала в процессе передачи и улучшить качество связи.
Каталог продукции
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
