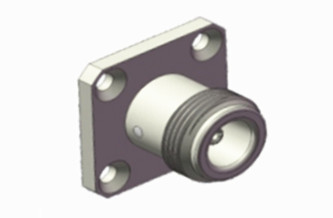

N женский 4-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коннектор радиочастотного коаксиального кабеля типа N | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50 омов | Диапазон частот: | DC~11GHz |
| Тип кабеля: | .141, SFT-50-3-1 | Половое положение: | Женщина |
| Материал: | латунь | ||
| Выделить: | Коаксиальный соединитель микрополоски,N женский коаксиальный соединитель RF |
||
N женский 4-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
Коннекторы типа N представляют собой коаксиальные коннекторы с натяжкой, которые обладают превосходной антивибрационной способностью и электрическими характеристиками.Эти соединители подходят для различных типов радиочастотных кабелей и обычно используются в авиации, аэрокосмической, радиолокационной, беспроводной, медицинской, микроволновой и цифровой связи, а также испытательных и измерительных приборов.Мы предоставляем услуги по настройке для различных типов N разъемов и адаптеров в соответствии с конкретными требованиями клиентов, включая опции прямого или прямого угла, крепления фланца или крепления перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

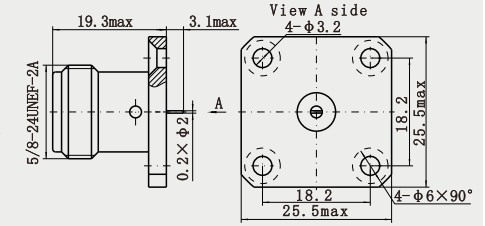

Контур чертеж ((мм) N женский 4-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
Особенности:
1Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала и обеспечить стабильность и надежность сигнала.
2Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
3Характеристическая импеданс является необязательным: характеристическая импеданс в основном имеет два вида, 50Ω и 75Ω, из которых 50Ω широко используется в мобильной связи, беспроводные данные, системы пейджинг и т.д.,и 75Ω используется в основном в кабельной системе ТВ.
Применение:
1Система связи воздушных судов: в системе связи воздушных судов, спутников и других воздушных судов,Коннекторы типа N используются для подключения различного оборудования связи и антенн для осуществления связи между самолетом, наземный центр управления и другие самолеты.Его антивибрационные и антишоковые характеристики могут адаптироваться к сложной среде воздушного судна в процессе полета и обеспечить стабильную работу системы связи..
2Радарная система: В радиолокационной системе в аэрокосмической области, N-типовые разъемы используются для подключения радиолокационных передатчиков, приемников, антенн и других компонентов для передачи радиолокационных сигналов.Поскольку радиолокационная система должна работать в сложной электромагнитной среде, защитная производительность разъема требует высокой производительности.Металлическая оболочка соединителя типа N может эффективно предотвратить внешние электромагнитные помехи и обеспечить нормальную передачу радиолокационных сигналов.
Категория продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| MCX/MMCX RF соединитель |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| SMP/SSMP RF соединитель |
| РЧ-коннектор SMA/SSMA |
| Герметические уплотнители стекло-металл |
| Водопровод к коаксиальному адаптеру |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннекторы, если вы не найдете используемые соединители, пожалуйста, свяжитесь с намиЭто....
