Позолоченный N-разъем для коаксиального кабеля с 4 отверстиями, с фланцем, для микрополосковых схем, материал - латунь
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD469 | Половое положение: | Женщина |
| Материал: | латунь | Изолятор: | ПТФЕ |
| Прочность: | 500 циклов | ||
| Выделить: | N женский коаксиальный соединитель RF,Позолоченный коаксиальный соединитель RF,Коаксиальный RF-коннектор с 4-мя отверстиями |
||
N женский 4-створчатый фланцевый коаксиальный соединитель RF с микроснижкой
Соединители типа N - это коаксиальные соединители с натяжкой, известные своими отличными антивибрационными свойствами и электрическими характеристиками.Они поддерживают частоты до 18 ГГц и совместимы с различными типами радиочастотных кабелейЭти соединители широко используются в таких приложениях, как авиация, аэрокосмическая промышленность, радар, микроволновая и цифровая связь, а также испытательные и измерительные приборы.Мы предлагаем услуги по настройке соединителей типа n для удовлетворения конкретных требований наших клиентов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

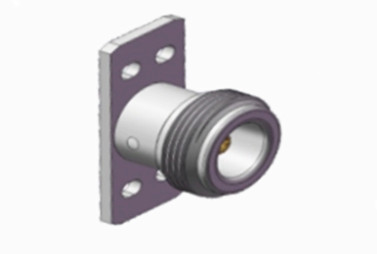

Подробный рисунок

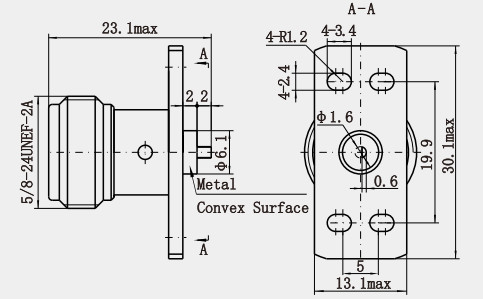

Очертание:
Особенности:
1Низкие потери: Принимая высококачественные материалы и точный производственный процесс, потери, возникающие во время передачи сигнала, чрезвычайно малы.который помогает повысить эффективность и качество передачи сигнала.
2Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
Применение:
1Высокопроизводительные электрические характеристики: соединители микрополоски типа N имеют низкую потерю и высокую эффективность экранирования для обеспечения целостности и точности сигнала во время передачи.Это позволяет ему превосходить в высокочастотных приложениях, таких как беспроводная связь, спутниковая связь и другие области.
2- адаптивность к широкому диапазону частот: соединители микрополоски типа N поддерживают широкую полосу передачи от низких до высоких частот,и некоторые улучшенные типы N-типа разъемов могут даже достигать 18 ГГц или более высокий диапазон частот для удовлетворения потребностей различных сценариев применения.
3. Надежное механическое соединение: с помощью натяжного соединения соединители микрополоски типа N могут поддерживать стабильное соединение в условиях вибрации и удара,который уменьшает риск ослабления соединения или прерывания сигнала, вызванного факторами окружающей среды.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
