N Женщина из латуни с фланцевой штилью RF-коннектор с микроснижкой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коннектор радиочастотного коаксиального кабеля типа N | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50 омов | Диапазон частот: | DC~11GHz |
| Тип кабеля: | .141, SFT-50-3-1 | Половое положение: | Женщина |
| Материал: | латунь | ||
| Выделить: | Микрополосковый ВЧ разъем с фланцевым креплением,ВЧ разъем с фланцевым креплением и латунным штырем,Микрополосковый ВЧ разъем |
||

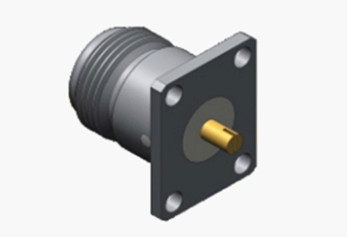

N Женщина из латуни с фланцевой штилью RF-коннектор с микроснижкой
Соединители типа N - это коаксиальные соединители с натяжкой, известные своими отличными антивибрационными свойствами и электрическими характеристиками.Они обычно поддерживают частоты до 11 ГГц и совместимы с различными типами радиочастотных кабелейЭти соединители обычно используются в таких приложениях, как авиация, аэрокосмическая, радиолокационная, беспроводная, медицинская, микроволновая и цифровая связь, а также приборы для испытаний и измерений.Мы предлагаем услуги по настройке различных разъемов и адаптеров типа N для удовлетворения конкретных требований наших клиентов, включая прямоугольные или прямоугольные конфигурации, опции крепления фланца или перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

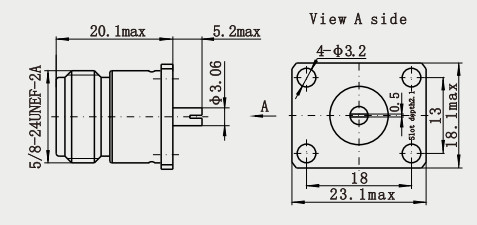

Контур чертеж ((мм) N Женщина из латуни с фланцевой штилью RF-коннектор с микроснижкой
Особенности:
1Использование высококачественных материалов и точный производственный процесс производит чрезвычайно низкие потери при передаче сигнала,который помогает повысить эффективность и качество передачи сигнала.
2После специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, при высокой температуре, низкой температуре, влажности и т. Д.) и имеет длительный срок службы.
Применение:
1Хорошая адаптивность к окружающей среде: после специальной обработки и испытаний, соединители микрополоски типа N способны стабильно работать в суровых условиях окружающей среды (таких как высокая температура, высокий температурный режим, высокий температурный режим).низкая температура, влажность и т.д.) и имеют длительный срок службы, что делает их подходящими для использования на открытом воздухе и в различных сложных условиях.
2. универсальная совместимость: соединитель микрополоски типа N совместим со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., обеспечивая более широкий диапазон применения.Он также соответствует международным стандартам (Например, IEC и IEEE) для легкой взаимозаменяемости и интеграции с другим оборудованием.
Категория продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| MCX/MMCX RF соединитель |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| SMP/SSMP RF соединитель |
| РЧ-коннектор SMA/SSMA |
| Герметические уплотнители стекло-металл |
| Водопровод к коаксиальному адаптеру |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннекторы, если вы не найдете используемые соединители, пожалуйста, свяжитесь с намиЭто....
