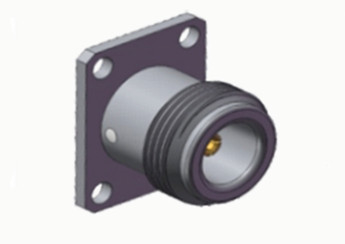

50Ω N Тип женского фланцевого отверстия RF Коаксиальный соединитель с никелевым покрытием
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz (Max.18GHz) |
| Модель: | N-KFD473 | Взрыв: | ≤ 1.3 |
| Выделить: | Фланцевая отверстия монтаж RF коаксиальный соединитель,коаксиловый разъем 50Ω RF,Никель покрыл коаксиловый разъем RF |
||
N-тип женского фланцевого коаксиального соединителя
Соединители типа N - это коаксиальные соединители с натяжкой, известные своими отличными антивибрационными свойствами и электрическими характеристиками.Они обычно поддерживают частоты до 11 ГГцПроектировка натяжной сцепки обеспечивает низкий уровень шума и повышает устойчивость к ударам и вибрациям.Наши разъемы типа N предназначены для выполнения спецификаций MIL-C-39012Эти соединители подходят для различных типов радиочастотных кабелей и обычно используются в авиации, аэрокосмической промышленности, радаре, микроволновой печи, цифровых коммуникациях и приборах для испытаний и измерений.Мы предлагаем услуги по настройке для различных N-тип разъемов и адаптеров для удовлетворения конкретных требований клиентов, включая прямоугольные или прямоугольные конфигурации, а также опции крепления фланца или перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

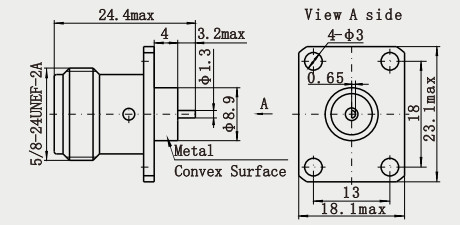

Подробный рисунок
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Особенности:
1Широкая полоса передачи: поддерживает широкий диапазон частот сигнала, от 0 до 11 ГГц, а расширенный тип может охватывать до 18 ГГц,которые могут удовлетворять потребностям различных RF приложений.
2Высокая защищенность: корпус обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
Применение:
1Хорошая адаптивность к окружающей среде: после специальной обработки и испытаний, соединители микрополоски типа N способны стабильно работать в суровых условиях окружающей среды (таких как высокая температура, высокий температурный режим, высокий температурный режим).низкая температура, влажность и т.д.) и имеют длительный срок службы, что делает их подходящими для использования на открытом воздухе и в различных сложных условиях.
2Удобная установка и техническое обслуживание: метод натяжного соединения позволяет легко и быстро устанавливать соединитель N-типа, исключая необходимость в сложных процессах сварки.Кроме того,, их долговечность и надежность снижают затраты и частоту обслуживания, повышая общую эффективность системы.
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
Мы с нетерпением ждем получения вашего запроса в ближайшее время. Пожалуйста, свяжитесь с нами, что вам нужно (( длина кабеля / соединитель), так что мы можем предложить вам SPEC, и лучшее качество и обслуживание,конкурентоспособная цена, своевременный ответ, доставка вовремя
