Позолоченный корпус из нержавеющей стали серии N женский коаксиальный соединитель для высокочастотных приложений
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-J200 | Половое положение: | Женщина |
| Сопротивление изоляции: | ≥ 500 МΩ | Взрыв: | ≤ 1.3 |
| Выделить: | Коаксиальный соединитель из нержавеющей стали,Высокочастотный коаксиальный соединитель,Коаксиальный RF-коннектор серии N |
||

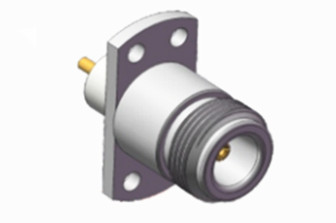

Нержавеющая сталь корпуса N серии женского RF коаксиального соединителя
Коннекторы типа N - это коаксиальные соединители с натяжкой, известные своими превосходными антивибрационными способностями и электрическими характеристиками.,но наши продукты могут работать до 18 ГГц. Эти разъемы подходят для различных типов радиочастотных кабелей и широко используются в авиации, аэрокосмической, радиолокационной, микроволновой, цифровой связи,и испытательных и измерительных приборовМы предлагаем услуги по настройке для различных типов N-типа разъемов и адаптеров для удовлетворения конкретных требований клиентов, включая прямые или прямоугольные конфигурации,а также варианты установки на фланце или переборке.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |
Подробный рисунок
Особенности:
1Широкая полоса передачи: поддерживает широкий диапазон частот сигнала, от 0 до 11 ГГц, а расширенный тип может охватывать до 18 ГГц,которые могут удовлетворять потребностям различных RF приложений.
2Низкие потери: Принимая высококачественные материалы и точный производственный процесс, потери, возникающие во время передачи сигнала, чрезвычайно малы.который помогает повысить эффективность и качество передачи сигнала.
3Высокая защищенность: корпус обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
Применение:
1Хорошая адаптивность к окружающей среде: после специальной обработки и испытаний, соединители микрополоски типа N способны стабильно работать в суровых условиях окружающей среды (таких как высокая температура, высокий температурный режим, высокий температурный режим).низкая температура, влажность и т.д.) и имеют длительный срок службы, что делает их подходящими для использования на открытом воздухе и в различных сложных условиях.
2. универсальная совместимость: соединитель микрополоски типа N совместим со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., обеспечивая более широкий диапазон применения.Он также соответствует международным стандартам (Например, IEC и IEEE) для легкой взаимозаменяемости и интеграции с другим оборудованием.
3Удобная установка и техническое обслуживание: метод натяжного соединения позволяет легко и быстро устанавливать соединитель N-типа, исключая необходимость в сложных процессах сварки.Кроме того,, их долговечность и надежность снижают затраты и частоту обслуживания, повышая общую эффективность системы.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
