N Коаксиальный соединитель RF с микрорешеткой, установленный на женском фланце
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD496 | Половое положение: | Женщина |

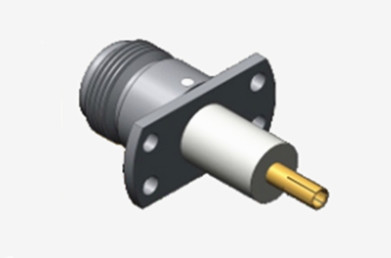

N Коаксиальный соединитель RF с микрорешеткой, установленный на женском фланце
Коннекторы N-типа представляют собой высокоточные коаксиальные интерфейсы, известные своей устойчивостью к вибрациям, превосходными электрическими характеристиками и расширенными частотными возможностями.В то время как стандартные модели обычно поддерживают до 11 ГГц, наши передовые конфигурации достигают операционной пропускной способности до 18 ГГц.Эти универсальные разъемы вмещают несколько типов радиочастотных кабелей и являются неотъемлемыми компонентами систем высокой надежности в аэрокосмической инженерии, радиолокационные сети, микроволновые телекоммуникации, передача цифровых данных и ПРУ.Мы специализируемся на разработке индивидуальных решений N-типа для решения конкретных требований приложения и экологических проблем.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

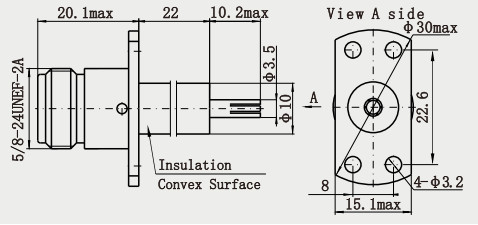

Подробный рисунок
Особенности:
1Механизм замыкания с натяжкой: конструкция с натяжкой среднего размера, прочное соединение с помощью вращающегося замыкания, высокая устойчивость к вибрациям и ударам, подходящая для суровой среды124.
2Материал и долговечность: материал кузова в основном из латуни или нержавеющей стали,и некоторые высокопроизводительные модели покрыты золотом, чтобы уменьшить сопротивление при контакте и повысить электропроводность и коррозионную стойкость125.
3- универсальный дизайн: разделен на мужскую/женскую, стандартную/обратную полярность и формы, включая прямую, прямоугольную, панельный тип (2 отверстия/4 отверстия), тип фланца и т.д.,для удовлетворения различных требований к установке134.
Применение:
1Радарная система: модуль приемника для бортового и бортового радаров, отвечающий требованиям высокой частоты (например, X/Ku-диапазона) и сопротивления вибрациям.
2Спутниковая полезная нагрузка: соединение передатчика и антенны в полезной нагрузке спутниковой связи, устойчивая к космическому излучению и изменениям температуры.
3- оборудование для электронной войны: передача высокочастотных сигналов с помощью заглушителей и разведывательного оборудования, адаптация к высокомощным импульсным сценариям.
Беспилотные воздушные суда и летательные аппараты: соединение радиочастотных линий в бортовом коммуникационном и навигационном оборудовании.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
