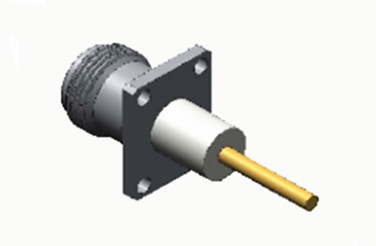

N Женщина из нержавеющей стали с четырех отверстий фланцевой RF коаксиальным соединителем с латуниной микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD500G | Половое положение: | Женщина |
| Выделить: | Коаксиальный разъем с фланцем RF,Коаксиальный соединитель из нержавеющей стали |
||
N Женщина из нержавеющей стали с четырех отверстий фланцевой RF коаксиальным соединителем с латуниной микролентой
Коннекторы N-типа представляют собой высокоточные коаксиальные интерфейсы, известные своей исключительной вибрационной стойкостью, оптимизированной электрической производительностью и расширенными частотными возможностями.В то время как стандартные модели обычно поддерживают до 11 ГГцЭти универсальные разъемы поддерживают целостность сигнала в различных типах радиочастотных кабелей и широко используются в авионике.аэрокосмические системы, радиолокационные сети, микроволновые телекоммуникации, передача цифровых данных и ПРУ.Мы специализируемся на разработке индивидуальных решений N-типа для решения конкретных требований приложения и экологических проблем.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

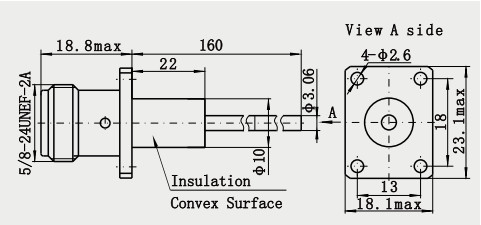

Подробный рисунок
Особенности:
1- герметичность и защита: поверхность вставки оснащена герметичной кольцой (например, IP67) с пылестойкостью и водонепроницаемостью, адаптирующейся к наружной или влажной среде25.
2Прочность: может работать стабильно в экстремальных условиях, таких как высокая температура, низкая температура, коррозия и т. д., и имеет длительный срок службы23.
3. Широкий диапазон адаптивности: совместим с различными радиочастотными кабелями (такими как полутвердые кабели, гибкие кабели), может быть преобразован с SMA, BNC, TNC и другими разъемами через адаптер,подходящий для микроволнового оборудования, аэрокосмические, радиолокационные, испытательные приборы и другие области245.
4. Управление высокой мощностью: подходит для высокопроизводительных RF-приложений, таких как базовые станции, передатчики, спутниковые связи и т. д., с мощностью, превышающей мощность небольших разъемов (например, BNC) 36
Применение:
1. Сети кабельного телевидения: соединяет 75Ω коаксиальный кабель в магистральных передачах (например, системы CATV) для поддержки передачи аналоговых/цифровых сигналов.
2. Трансмитер: выходный порт для FM/UHF-передатчика для передачи высокомощных сигналов.
3- кино- и телевизионное производство: подключение беспроводного микрофона камеры, оборудования для передачи видео (например, микроволновая передача).
4Микроволновое оборудование: передача высокомощных микроволновых сигналов в микроволновых печах, радиочастотных отопительных устройствах.
5Радарные детекторы: РЧ-соединение для автомобильных радиолокаций, радиолокаций погоды.
Ускорители частиц/Ядерный магнитный резонанс: передача высокочастотных управляющих сигналов или радиочастотной энергии в научно-исследовательском оборудовании.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
