N Женский радиолокационный разъем с микролентой с M10X1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KYD6 | Половое положение: | Женщина |

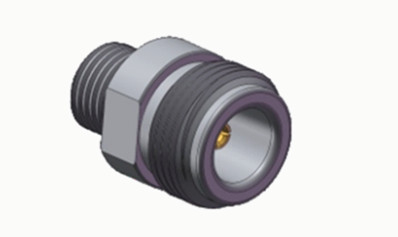

N Женский радиолокационный разъем с микролентой с M10X1
Коннекторы N-типа представляют собой высокоточные коаксиальные интерфейсы, известные своей исключительной вибрационной стойкостью, оптимизированной электрической производительностью и расширенными частотными возможностями.В то время как стандартные модели обычно поддерживают до 11 ГГц, наши передовые конфигурации достигают оперативной полосы до 18 ГГц.Эти универсальные разъемы поддерживают целостность сигнала в различных типах радиочастотных кабелей и широко используются в аэрокосмической инженерии, радиолокационные сети, микроволновые телекоммуникации, передача цифровых данных и ПРУ.Мы специализируемся на разработке индивидуальных решений N-типа для решения конкретных требований приложения и экологических проблем.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

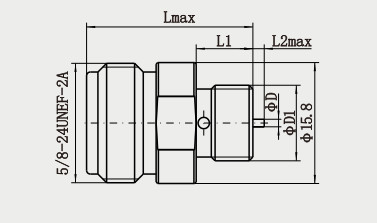

Подробный рисунок
Особенности:
1. Широкий диапазон адаптивности: совместим с широким спектром радиочастотных кабелей (например, полутвердые кабели, гибкие кабели), может быть преобразован с SMA, BNC, TNC и других разъемов через адаптеры,подходящий для микроволнового оборудования, аэрокосмические, радиолокационные, испытательные приборы и другие области 245.
Управление высокой мощностью: подходит для высокопроизводительных RF-приложений, таких как базовые станции, передатчики, спутниковые связи и т. д., с мощностью, превышающей мощность небольших разъемов (например,BNC) 36.
2Удобная эксплуатация: натянутое соединение облегчает быструю подключение и выключение вручную или с помощью инструментов, а некоторые модели поддерживают метод безсоединительного сцепления4.
3- потенциальные проблемы: следует обратить внимание на сопоставление импедансов (50Ω и 75Ω нельзя смешивать), повышенное отражение из-за износа при вставке и выводе,а также повреждения, вызванные неправильным использованием (например, чрезмерное затягивание) 35.
Применение:
1. Сетевой анализатор/анализатор спектра: соединяет испытываемое устройство (например, антенну, фильтр) с прибором для поддержки широкополосного тестирования (0-18 ГГц).
2Сигнальный генератор/усилитель: передает высокоточные радиочастотные сигналы в лабораторных или полевых испытаниях.
Испытание в темной комнате: конструкция радиочастотного соединения для карты направления антенны и испытания EMC.
3. кабельная сеть телевидения: подключение коаксиального кабеля 75Ω в магистральной передаче (например, система CATV), поддерживающая передачу аналоговых/цифровых сигналов.
4. Трансмитер: выходный порт для FM/UHF-передатчика для передачи высокомощных сигналов.
Производство кино и телевидения: подключение беспроводного микрофона камеры, оборудование для передачи видео (например, микроволновая передача).
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
