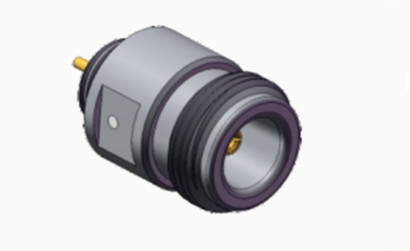

N Блюдо женского микрополоски RF коаксиального соединителя с латуниной штифтом
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрыто золотом |
|---|---|---|---|
| Половое положение: | Женщина | Диапазон частот: | DC~11GHz |
| Модель: | N-KYD13 | Импеданс: | 50Ω |
N Блюдо женского микрополоски RF коаксиального соединителя с латуниной штифтом
Коннекторы типа N представляют собой коаксиальные интерфейсы, известные своей устойчивостью к вибрациям, превосходными электрическими характеристиками,и типовой частоты работы до 11 ГГц с нашими передовыми моделями, расширяющими эту способность до 18 ГГцЭти универсальные соединители демонстрируют исключительную целостность сигнала на нескольких радиочастотных кабельных платформах и находят широкое применение в аэрокосмической инженерии, радиолокационных системах, микроволновой технологии,цифровые телекоммуникации, радиочастотные приборы и высокочастотные испытательные среды.
Мы специализируемся на изготовлении индивидуальных решений типа N для удовлетворения различных технических требований.Наши возможности настройки включают ориентацию соединителя (стандартные или прямоугольные конфигурации), стили монтажа (монтаж панели, шасси-монтажа, или фланца-монтажа конструкции), и специализированные конфигурации адаптера, обеспечивая точную интеграцию в ваших уникальных системных требований.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь, нержавеющая сталь |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

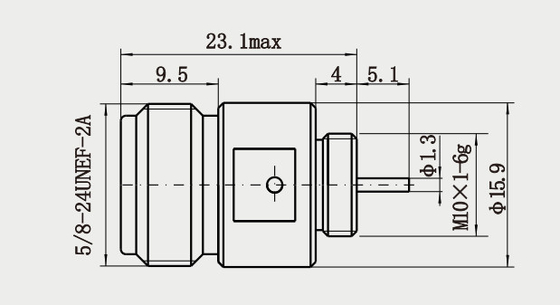

Подробный рисунок
Особенности:
1Механические характеристики
Конструкция натяжной сцепки: надежное соединение с помощью вращающегося затягивания, обеспечивающее хорошую механическую стабильность и сопротивление вибрациям, подходящее для вибрационных сред (например, аэрокосмических,автомобильное оборудование).
Многоуровневая установка: поддерживает конфигурации прямой, правой стороны, фланцевой или блокадной установки для удовлетворения различных потребностей в пространстве.
Прочность: Металлические материалы (например, латунь или нержавеющая сталь) в сочетании с покрытием (например, покрытием золотом или серебром) для обеспечения износостойкости, коррозионной стойкости и долгосрочной надежности.
Применение:
1. аэрокосмическая промышленность
Радарные системы: используются для подключения радиолокационных модулей-передатчиков и антенн, адаптирующихся к потребностям высокомощной высокочастотной передачи сигналов14.
Оборудование электронной войны: В военных системах связи и блокировки N-коннекторы обеспечивают надежные соединения, устойчивые к вибрациям, водонепроницаемые и пылезащитные14.
Оборудование авионики: используется в бортовых системах связи и навигации, приспособленное к экстремальным температурам и механическим ударам14.
2Промышленность и исследования
Микроволновые эксперименты и НИОКР: Поддержка испытаний высокочастотных сигналов и интеграции оборудования в лабораторных условиях, таких как проектирование антенн и анализ материалов14.
Высокопроизводительные центры обработки данных: для высокоскоростных радиочастотных связей между серверами и коммуникационными устройствами для обеспечения целостности сигнала4.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
