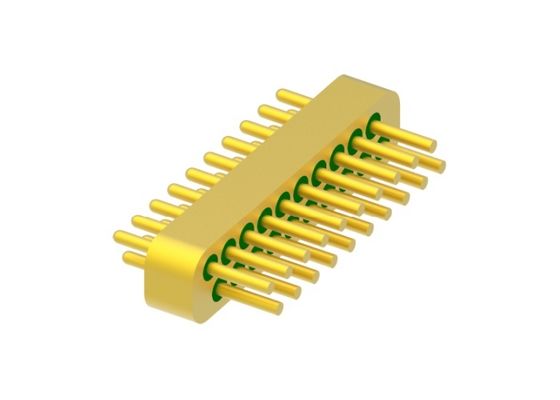

20 штифтов 2 ряда герметические электрические соединители Малый размер Золотой проволока связывание MC-827T1-JH
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Герметичные многопиковые заголовки | Импеданс: | Другой |
|---|---|---|---|
| Приколоть: | 20 пин | Ряд: | 2-ряд |
| Покрытие: | Золото | Штифт материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| Сертификат: | ROHS ISO-9001-2015 | ||
| Выделить: | 20-контактные герметичные разъемы,Разъемы с золотой проволокой диаметром 0,5 мм |
||
20-контактный герметичный разъем с 2 рядами и диаметром штыря 0,5 мм с поверхностью для золотой проволочной сварки
Герметичные RF/DC проходные изоляторы стекло-металл /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критически важных компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, который спекается при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные типы окончаний, такие как золотая проволочная сварка, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, высоконадежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Название продукта | Стекло-металл Многоконтактные разъемы |
| Импеданс | другое |
| Тип | 20 контактов |
| Ряды | 2 ряда |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070
Зеленый или белый
|
| Диапазон частот | Н/Д |
| КСВН | Н/Д |
| Напряжение пробоя | ≥300В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 куб. см He/сек при 1 атм |
| Сопротивление изоляции | ≥2000 МОм для одного контакта, ≥1000 МОм для многоконтактного, |
| Рабочая температура | -65°C~+260°C |

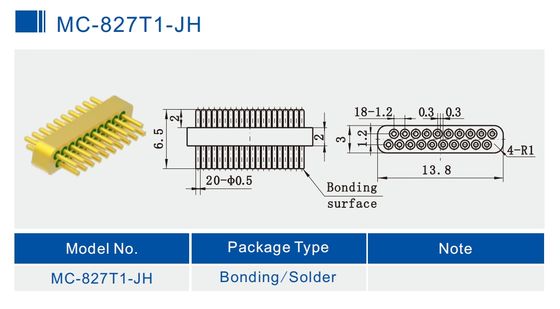

Подробное изображение
Единица: мм
Список продуктов:
| 50Ω ВЧ одноконтактные серии JM | Выбор пайки, соединения и сварки |
| 50Ω ВЧ одноконтактные стандартные серии JM | Выбор пайки, соединения и сварки |
| 50Ω ВЧ одноконтактные нестандартные серии JM | Выбор пайки, соединения и сварки |
| Одноконтактные DC серии JK | Выбор пайки и сварки |
| Одноконтактные DC стандартные серии JK | Выбор пайки и сварки |
| Одноконтактные DC нестандартные серии JK | Выбор пайки и сварки с головкой |
|
Многоконтактный разъем серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
Каталог-Герметичные стекло-металлические изоляторы.pdf
Особенности:
- Малый размер
- Легкий вес
- Герметичный
- Стабильное качество и высокая надежность
- Внутренний проводник: выбор метода золотой проволочной сварки, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, коммерческой авиакосмической отрасли, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с SMA, миллиметровыми волновыми продуктами.
Преимущества:
- Позолота 1,27 мкм
- Строгий контроль допусков
- Стандартный и индивидуальный дизайн на выбор.
- Высоко экономичные продукты и услуги
- Большие запасы стандартных размеров
- Быстрая доставка индивидуальных продуктов
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичных стекло-металлических разъемов, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами, предоставив ваши детали.
