Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Герметичные многопиковые заголовки | Импеданс: | Другой |
|---|---|---|---|
| Приколоть: | 20 пин | Ряд: | 2-ряд |
| Покрытие: | Золото | Штифт материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| Сертификат: | ROHS ISO-9001-2015 | ||
| Выделить: | 20-контактный 2-рядный соединитель для склеивания,0.5mm pin hermetic connector,5 мм герметичный штыревой соединитель |
||

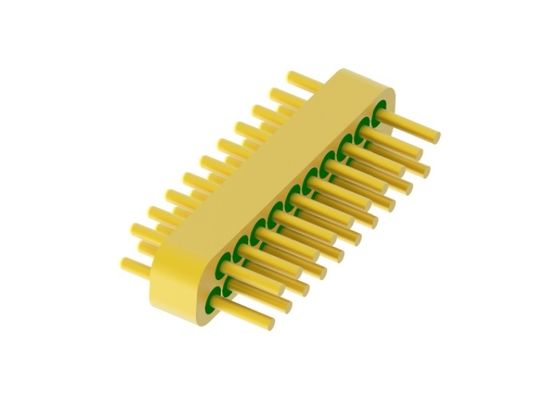

Герметичные стеклометаллические уплотнения РЧ/ВЧ проходные изоляторы /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами, требующими герметичности. Они являются одними из наиболее критически важных компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, который спекается при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные варианты подключения, такие как золотое проволочное соединение, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
![]()
Спецификация:
| Название продукта | Стеклометаллическое Многоконтактные разъемы |
| Импеданс | другое |
| Тип | 20 контактов |
| Ряды | 2 ряда |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070
Зеленый или белый
|
| Диапазон частот | Н/Д |
| КСВН | Н/Д |
| Испытательное напряжение | ≥300В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 куб. см He/сек при 1 атм |
| Сопротивление изоляции | ≥2000 МОм для одного штыря, ≥1000 МОм для многоконтактного, |
| Рабочая температура | -65°C~+260°C |

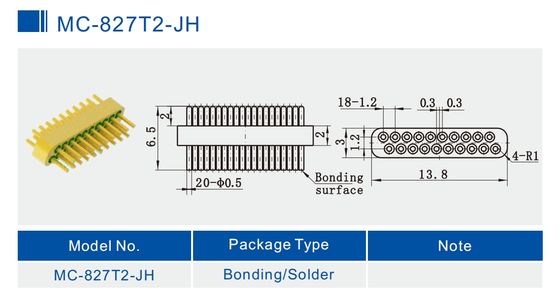

Подробное изображение
Единица: мм
Список продуктов:
| 50Ω РЧ одноконтактные JM серии | Выбор пайки, соединения и проволочного соединения |
| 50Ω РЧ одноконтактные JM стандартной серии | Выбор пайки, соединения и проволочного соединения |
| 50Ω РЧ одноконтактные JM нестандартной серии | Выбор пайки, соединения и проволочного соединения |
| DC одноконтактные JK серии | Выбор пайки и проволочного соединения |
| DC одноконтактные JK стандартной серии | Выбор пайки и проволочного соединения |
| DC одноконтактные JK нестандартной серии | Выбор пайки и проволочного соединения типа "гвоздь" |
|
Многоконтактный разъем JMC серии
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
![]()
Catalog-Glass-to-Metal Hermetic Seals.pdf
Особенности:
- Малый размер
- Легкий вес
- Герметичный
- Стабильное качество и высокая надежность
- Внутренний проводник: выбор метода золотого проволочного соединения, пайки и соединения
Применение:
Широкий диапазон применения в электронных корпусах, гражданской авиации, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметрового диапазона.
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичных стеклометаллических разъемов, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями.
