Подробное описание продукта
| Название продукта: | Прямой радиочастотный разъем SSMA | Модель: | SSMA-JFD11 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| Номинальное напряжение: | 250В | ДВВ: | 750В |
| Сопротивление изоляции: | ≥5000МОм | Центральный дирижер: | Медный сплав, позолоченный |
| Внешний проводник: | Медный сплав, позолоченный | Метод крепления: | фланцевое крепление с 2 отверстиями |
| Изоляторы: | ПТФЭ | Образцы: | В наличии, на складе |
| Выделить: | SSMA male RF connector with flange mount,Mini SMA coaxial connector up to 18GHz,2 hole flange mount SSMA connector |
||

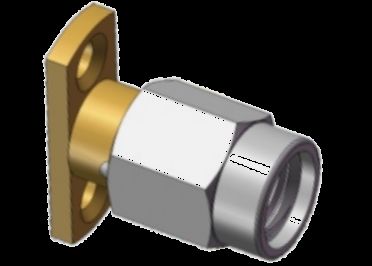

Разъемы SSMA RF / Мини SMA штыревой ВЧ-коаксиальный разъем2 отверстия Крепление на фланец До 18 ГГц
Технические характеристики продукта
| Элементы | Значение |
|---|---|
| Наименование продукта | Прямой разъем SSMA RF штыревой с креплением на фланец |
| Модель |
SSMA-JFD11
|
| Диапазон частот | 0,3 МГц-18 ГГц |
| Импеданс | 50Ω |
| Номинальное напряжение | 250 В |
| Испытательное напряжение | 750 В |
| Сопротивление изоляции | ≥5000 МОм |
| Центральный проводник | Медный сплав, позолоченный |
| Внешний проводник | Медный сплав, позолоченный |
| Метод монтажа | Крепление на фланец с 2 отверстиями |
| Изоляторы | PTFE |
Обзор продукта
Компактный размер с широкой полосой пропускания ВЧ-разъемы SSMA имеют компактный размер, примерно на 70% меньше традиционных разъемов SMA, что делает их идеальными для применений с ограниченным пространством. Несмотря на меньший размер, эти разъемы поддерживают широкую полосу пропускания, обеспечивая надежную работу в различных частотных диапазонах.
Превосходные механические и электрические характеристики Разработанные для превосходной работы, ВЧ-разъемы SSMA обеспечивают превосходную механическую стабильность и электрические характеристики. Они созданы для работы в сложных условиях, обеспечивая стабильную и надежную передачу сигнала в критически важных приложениях. Высокая надежность в требовательных приложениях Благодаря высокой надежности, ВЧ-разъемы SSMA подходят для использования в сложных условиях. Их высокая долговечность и стабильная работа делают их надежным выбором для применений, где отказ недопустим.
Резьбовой стандарт (10-36UNF-2) Эти разъемы имеют резьбовой стандарт (10-36UNF-2), обеспечивающий надежное соединение и простоту установки. Эта резьба обеспечивает надежный интерфейс сопряжения, снижая риск сбоев соединения. Характеристический импеданс 50Ω ВЧ-разъемы SSMA разработаны с характеристическим импедансом 50Ω, что оптимизирует их для высокочастотных применений. Этот импеданс обеспечивает минимальные потери и отражения сигнала, обеспечивая четкую и точную передачу сигнала.
Рабочая частота до 30 ГГц Способные работать на частотах до 30 ГГц, ВЧ-разъемы SSMA подходят для широкого спектра высокочастотных применений. Эта высокая рабочая частота обеспечивает универсальное использование в передовых системах связи и ВЧ-применениях.Разнообразие монтажных конструкций ВЧ-разъемы SSMA доступны в различных монтажных конструкциях, включая угловые разъемы с креплением на фланец, прямые разъемы с креплением на фланец, угловые разъемы для пайки на печатную плату с сквозным отверстием, прямые разъемы для пайки на печатную плату с сквозным отверстием и разъемы с винтовым креплением на корпус. Это разнообразие обеспечивает совместимость с различными требованиями к дизайну и предпочтениями при установке.
Размеры интерфейса ВЧ-разъемов SSMA
ВЧ-разъем SSMA с креплением на фланец с 2 отверстиями Размеры
Габаритные размеры для SSMA-JHD11 (Единица измерения: мм).
Другие модели: штыревой разъем SSMA RF с креплением на фланец с 2 отверстиями:
Применение
Идеально подходит для высокоточных передач микроволновых сигналов в:
- Системы микроволновой связи
- Измерительное оборудование
- Аэрокосмические применения
- Радиолокационные системы
- Электронные поля
Упаковка и доставка
Упаковка: Каждый разъем SSMA RF с фланцевым креплением тщательно упаковывается в защитные коробки для обеспечения безопасной транспортировки.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отправлений.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отправлений.
Примечание: Другие аналогичные модели ВЧ-разъемов SSMA с фланцевым креплением можно найти в нашем каталоге. Хотя некоторые модели есть в наличии, все модели могут быть быстро произведены по каталогу.
