Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Прямоугольный радиочастотный разъем SSMA | Модель: | SSMA-JWB2 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Нержавеющая сталь, пассивация |
| Кабель для спаривания: | .086 Кабель | Изоляторы: | ПТФЭ |
| Образцы: | В наличии | ||
| Выделить: | 50Ω right angle SSMA connector,SSMA male RF coaxial plug,18GHz SMA cable connector |
||

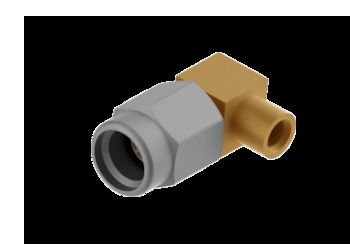

Прямоугольный РЧ-разъем SSMA, 50 Ом, штекер Mini SMA, RF-коаксиальный кабельный разъем 0,086, 18 ГГц
Радиочастотные разъемы SSMA представляют собой прецизионные разъемы с сопротивлением 50 Ом, предназначенные для работы в свободном режиме до 40 ГГц. Они обычно используются в тех случаях, когда требуются упаковки меньшего размера и более высокой плотности. В стандартном интерфейсе SSMA используется диэлектрик из ПТФЭ. Elite Electronic предлагает RF-разъемы SSMA для полужестких, полугибких и гибких кабелей с низкими потерями, фланцевое крепление, винтовое крепление на переборке, крепление на печатную плату и прецизионные адаптеры, которые можно адаптировать для индивидуального применения.
Разъем SSMA RF представляет собой миниатюрную версию разъема SMA, уменьшенную на 30 % и сохраняющую при этом превосходные эксплуатационные характеристики. Эти разъемы с резьбовым интерфейсом (10-36UNF-2) и волновым сопротивлением 50 Ом поддерживают частоты до 30 ГГц.
Особенности конструкции радиочастотного разъема SSMA
Особенности конструкции радиочастотного разъема SSMA
- Компактный дизайн — на 30 % меньше стандартного разъема SMA.
- Широкий диапазон частот до 30 ГГц.
- Прочная конструкция для надежности
- Доступны в нескольких конфигурациях: прямой, под прямым углом, на перегородке и с фланцевым креплением.
- Низкий КСВ и вносимые потери
Интерфейс радиочастотных разъемов SSMA
Интерфейс радиочастотных разъемов SSMA
Прямоугольный радиочастотный разъем SSMA, вилка, коаксиальный RF-кабель .086. Размеры разъема:
Номер модели: SSMA-JWB2
Аналогичная модель RA SSMA Male RF Коаксиальный кабельный разъем .086 Размер:
Номер модели: SSMA-JWB2A
Примечание. Пожалуйста, проверьте наш каталог, чтобы найти больше похожих моделей в соответствии с вашим применением.
Приложения
Xi'an Elite Electronic специализируется на системных решениях по межсетевому соединению для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
