18 ГГц, 50 Ом, гнездовой мини-разъем SMA SSMA, коаксиальный RF-разъем, ответный кабель MF108A, CXN3506
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-К506 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Стиль разъема: | Прямой | Кабель для спаривания: | CNX3506, MF108A |
| Изоляторы: | ПТФЭ | Образцы: | В наличии |
| Выделить: | Коаксиальный радиочастотный разъем SSMA 18 ГГц,50Ω женский мини-СМА разъем,Кабель соединительного соединителя SSMA RF |
||

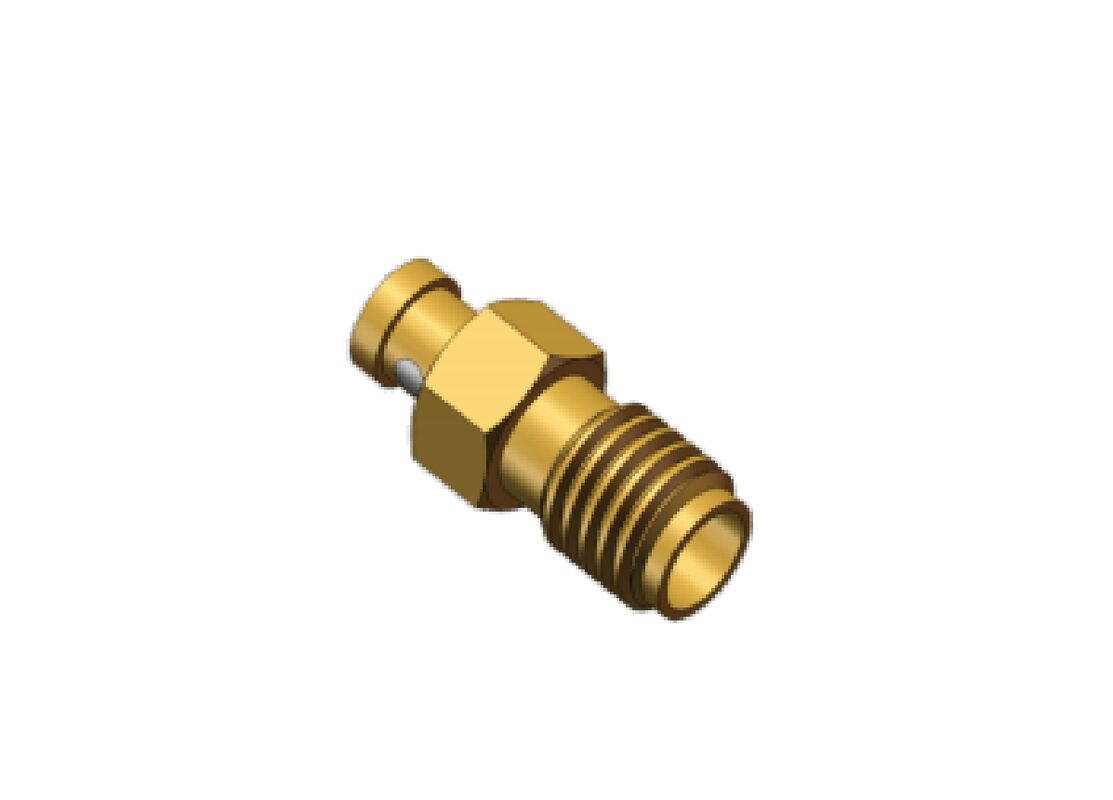

50Ω 18 ГГц женский SSMA RF соединитель для кабеля CXN3506, MF108A (кабель OD 2,3 мм)
Высокочастотная производительность до 18 ГГц
SSMA RF-коннектор представляет собой миниатюрную версию соединителя SMA, предназначенную для того, чтобы быть на 30% меньше, сохраняя при этом отличные характеристики производительности.С натянутым интерфейсом (10-36UNF-2) и характеристическим импедансом 50Ω, эти разъемы поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн - на 30% меньше, чем у стандартных соединителей SMA RF
- Работа в широкой частотной полосе до 30 ГГц
- Высокая надежность для требовательных приложений
- Доступен в нескольких конфигурациях: прямая, прямоугольный, перебор, и фланцевой опции установки
- Свинцовый рукав/барель из нержавеющей стали для повышения прочности
Интерфейс SSMA RF соединителей
Размер разъема RF-коннектора SSMA:
Номер модели: SSMA-K506 (кабель CXN3506, MF108A, кабель OD 2,3 мм)
Номер модели:SSMA-K506L (кабель CXN3506, MF108A, кабель OD 2,3 мм)
Заявления
Xi'an Elite Electronics специализируется на систематических решениях взаимосвязи для требовательных отраслей промышленности, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
Упаковка и перевозка
Каждый RF-коннектор SSMA тщательно упакован для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для быстрой доставки, предоставляя клиентам информацию о отслеживании по отправке.
