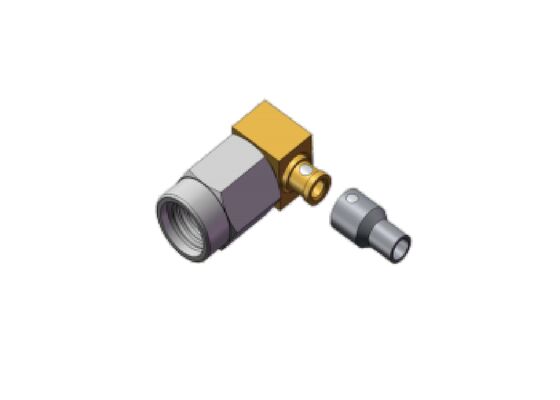

50Ω Импеданс 3 ГГц Прямоугольный мини SMA Мужской SSMA RF соединитель с многоядерным гибким кабелем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-JW2A-1 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-3 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Нержавеющая сталь, пассивация |
| Кабель для спаривания: | Гибкий кабель СФФ-50-1, СФФ-50-1,5-1 | Изоляторы: | ПТФЭ |
| Образцы: | В наличии | Стиль разъема: | Прямой угол |
| Внешний проводник: | Нержавеющая сталь, пассивация | ||
| Выделить: | РЧ-разъем SSMA с сопротивлением 50 Ом,3 ГГц прямоугольный SMA мужской разъем,многоядерный гибкий кабель RF-коннектор |
||
50 Ω 3GHz RA Mini SMA Male SSMA RF Connector Mating 7 Multi Core Conductor Flexible Cable
Высокочастотные характеристики до 18 ГГц
RF-разъем SSMA представляет собой миниатюризированную версию RF-разъема SMA, разработанную так, чтобы быть на 30% меньше, сохраняя при этом превосходные характеристики. Благодаря резьбовому соединению (10-36UNF-2) и характеристическому импедансу 50 Ом, эти разъемы поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн - на 30% меньше стандартных RF-разъемов SMA
- Широкий диапазон частот до 30 ГГц
- Высокая надежность для требовательных приложений
- Доступны в нескольких конфигурациях: прямые, угловые, фланцевые и с креплением на панель
- Резьбовая втулка/корпус из нержавеющей стали для долговечности
Интерфейс RF-разъемов SSMA
Размеры RA Mini SMA SSMA RF Connector:
Модель №: SSMA-JW2A-1 (Соединительный кабель SFF-50-1, внешний диаметр кабеля 1,8 мм)
Модель №: SSMA-JW2A-2 (Соединительный кабель SFF-50-1, внешний диаметр кабеля 1,8 мм)
Модель №: SSMA-JW3A-1 (Соединительный кабель SFF-50-1,5-1, внешний диаметр кабеля 2,55 мм)
Модель №: SSMA-JW3A (Соединительный кабель SFF-50-1,5-1, внешний диаметр кабеля 2,55 мм)
Применение
Xi'an Elite Electronics специализируется на системных решениях для межсоединений для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
Упаковка и доставка
Каждый RF-разъем SSMA тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отправки.
