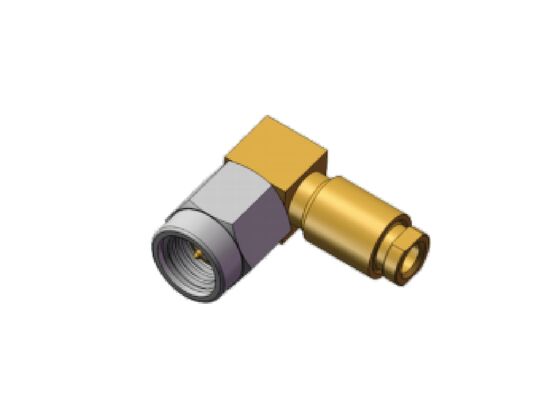

50Ω 18GHz Mini SMA мужской правоугольный SSMA RF коаксиальный соединитель с позолоченными проводниками
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-JW506 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Стиль разъема: | Прямой угол | Кабель для спаривания: | CNX3506, MF108A |
| Изоляторы: | ПТФЭ | Образцы: | В наличии |
| Выделить: | 18 ГГц SSMA RF соединитель,50Ω прямоугольный соединитель SMA,позолоченный коаксиальный разъем SSMA |
||
50 Ом 18 ГГц миниатюрный RF разъем SSMA SMA для кабеля CXN3506, MF108A (OD кабеля 2,3 мм)
Высокочастотные характеристики до 18 ГГц
RF разъем SSMA представляет собой миниатюрную версию разъема SMA, разработанную так, чтобы быть на 30% меньше, сохраняя при этом превосходные эксплуатационные характеристики. Благодаря резьбовому соединению (10-36UNF-2) и характеристическому импедансу 50 Ом, эти разъемы поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн - на 30% меньше стандартных разъемов SMA
- Широкий диапазон частот до 30 ГГц
- Высокая надежность для требовательных применений
- Доступны в нескольких конфигурациях: прямые, угловые, фланцевые и с креплением на панель
- Резьбовая втулка/корпус из нержавеющей стали для долговечности
Интерфейс RF разъема SSMA
Размеры RF разъема SSMA:
Модель №: SSMA-JW506 (для кабеля CXN3506, MF108A, OD кабеля 2,3 мм)
Модель №: SSMA-JW506G-1 (для кабеля CXN3506, MF108A, OD кабеля 2,3 мм)
Применение
Xi'an Elite Electronics специализируется на системных решениях для межсоединений для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
Упаковка и доставка
Каждый RF разъем SSMA тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отправки.
