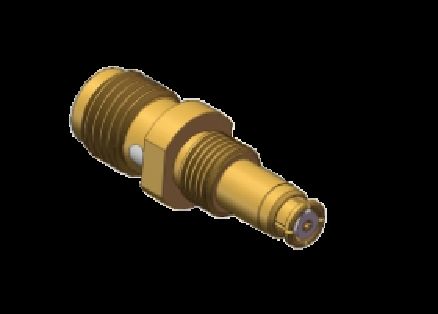

прямая подключение SMA к SMP подключение Jack адаптер частотный диапазон от 0,3 МГц до 18 ГГц с использованием микроволнового компонента
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | адаптер от SMA к SMP | Модель: | СМА/СМП-КК10 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Неотвратимость: | 50 Ом |
| ДВВ: | 500В | Сопротивление изоляции: | >5000МОм |
| Стиль: | Прямой | Изолятор: | ПТФЭ |
| Жилье: | Медный сплав, позолота | Контакты: | Медный сплав, золотое покрытие |
| Температура: | -55℃～+125℃ | Длина: | макс 20,1 мм |
| Приложение: | Системы радиолокации и связи, микроволновая составляющая | В наличии: | >300 шт. |
| Выделить: | SMP jack к SMP jack адаптер,Коаксиальный радиоактивный адаптер 0,3 МГц-18 ГГц |
||
Описание продукта:
Адаптер SMA-SMP является широко используемым межсерийным коаксиальным адаптером в области ВЧ и СВЧ. Его основная функция заключается в обеспечении соединения между устройствами с резьбовыми интерфейсами SMA и быстроразъемными интерфейсами SMP. Благодаря высокочастотным характеристикам с низкими потерями и стабильным механическим свойствам, этот адаптер широко используется в таких сценариях, как лабораторные ВЧ-испытания и измерения, спутниковое коммуникационное оборудование и радиолокационные системы. Он также совместим с испытательным оборудованием в области связи 5G и аэрокосмической отрасли, эффективно защищая интерфейсы разъемов дорогостоящего оборудования, одновременно удовлетворяя требования к высокоточному соединению, такие как межсоединение плата-плата, тем самым достигая эффективной совместимости между устройствами с различными интерфейсами.
|
Электрические характеристики
|
||
|
Импеданс
|
50Ω
|
|
|
Диапазон частот
|
DC~40GHz
|
|
|
Номинальное напряжение
|
170VRMS
|
|
|
Диэлектрическое напряжение
|
500VRMS
|
|
|
Сопротивление изоляции
|
≥5000MΩ
|
|
|
|
Внешний проводник
|
Нормальное≤2.5mΩ
|
|
Центральный проводник
|
Нормальное≤6mΩ
|
|
|
КСВН
|
≤1.3
|
|
| КСВН | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Прямой | ≤1.25 | ≤1.3 | ≤1.4 | |
| Прямой угол | ≤1.3 | |||
| Адаптер | ≤1.25 | ≤1.3 | ≤1.4 | |
| Другое | ≤1.3 |
Габаритные размеры SMA на SMP Jack to Jack: SMA/SMP-KK10 до 18 ГГц
Другие аналогичные прямыеSMA на SMP Jack to Jack: SMA/SMP-KK3
Другие аналогичные прямыеSMA Jack на SMP Jack Адаптер: SMA/SMP-KK9
Применение:
Xi'an Elite Electronic является ведущим производителем ВЧ-разъемов и адаптеров, компонентов СВЧ/волноводов и кабельных сборок, обслуживающим аэрокосмическую, авиационную, навигационную, спутниковую связь, радиолокацию, коммуникации области более 23 лет.
Индивидуализация:
Доступны услуги по индивидуальной настройке продукта для прямых адаптеров SMP различной длины:
Торговая марка: ELT
Минимальный объем заказа: 200 шт.
Цена: Зависит от количества
Пожалуйста, отправьте нам чертеж или детали, и мы попросим нашего инженера провести оценку, или мы порекомендуем альтернативную модель или предложим наше решение.
Мы также можем предложить индивидуальную настройку разъемов, таких как SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92 мм, 2.4 мм, 1.85 мм, Micro D разъемы, ВЧ-нагрузки, Антенны, Фильтры, Разветвители питания, Ответвители.
Упаковка и доставка:
Упаковка для прямого адаптера SMP:
1 шт./ маленький пластиковый пакет
10 шт./ большой пластиковый пакет
100 шт./ картонная коробка
Прямой адаптер SMP поставляется надежно упакованным в небольшую картонную коробку для обеспечения его защиты во время транспортировки. Коробка маркирована названием продукта и спецификациями для легкой идентификации.
Для доставки прямой адаптер SMP помещается в картонную коробку. Мы предоставим номер отслеживания после отправки.
