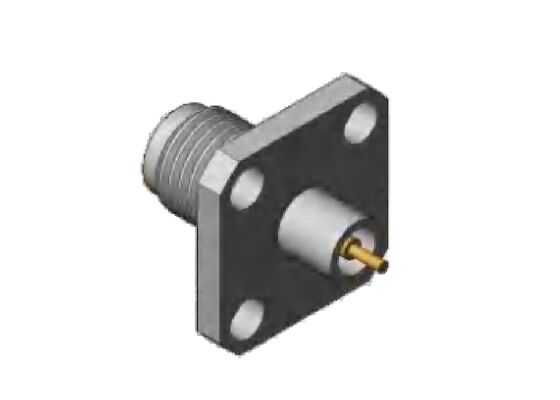

2.92мм ВЧ разъем типа K, гнездо, квадратный фланец 12.7мм (0.5 дюйма) с четырьмя отверстиями, диаметр центрального контакта 1.3мм, 0.8мм, 0.7мм
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.92мм RF соединитель | Модель: | К-КФД60Г |
|---|---|---|---|
| Частотный диапазон: | 00,04 Гц-40 Гц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Нержавеющая сталь, пассивация | Размер фланца: | Квадратный фланец 0,5 дюйма |
| Диаметр штифта: | Диаметр 1,3 мм, 0,8 мм, 0,7 мм | Метод крепления: | Фланцевое крепление с 4 отверстиями |
| Изоляторы: | ПЭИ/ПТФЭ | ||
| Выделить: | 2.92мм ВЧ разъем с квадратным фланцем,ВЧ разъем типа K,гнездо |
||
Описание продукта:
ВЧ-разъем миллиметрового диапазона K-типа (2,92 мм)
Разъемы миллиметрового диапазона 2,92 мм, также известные как разъемы K-типа, являются широко используемыми разъемами миллиметрового диапазона с максимальной рабочей частотой до 40 ГГц. Разъемы 2,92 мм включают кабельные разъемы, фланцевые разъемы, фланцевые разъемы.Благодаря воздушному диэлектрическому интерфейсу, они полностью взаимозаменяемы и совместимы с разъемами серий SMA и 3,5 мм, предлагая ключевые преимущества, включая компактный размер, легкую конструкцию, высокую рабочую частоту и стабильное, надежное соединение.
Для высокочастотных применений ВЧ-разъемов SMA мы предлагаем альтернативные решения, такие как разъемы 3,5 мм и разъемы 2,92 мм.Наши ВЧ-разъемы/адаптеры миллиметрового диапазона 3,5 мм/2,92 мм имеют те же размеры резьбы 1/4-36 UNS, что и разъемы/адаптеры SMA, обеспечивая полную совместимость и взаимозаменяемость. Разъем 3,5 мм поддерживает частоты до 35 ГГц, а разъем 2,92 мм может работать на частотах до 40 ГГц.
ВЧ-разъемы 2,92 мм (K-тип)Размеры интерфейса:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | 0,04 ГГц ~ 40 ГГц | |
| Номинальное напряжение | 250 В | |
| Диэлектрическое напряжение | 750 В | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление центрального проводника | Внешний проводник | ≤ 2,0 мОм |
| Центральный проводник | ≤ 3,0 мОм | |
| КСВН | ≤1,3 | |
| Материал и механические характеристики | ||
| Центральный проводник | Вилка | Медный сплав, позолоченный |
| Розетка | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Позолоченный |
| Корпус и другие металлические части | Латунь, нержавеющая сталь | Позолоченный или пассивированный |
| Изоляторы | Стеклянная спекание / ПТФЭ / ПЭИ | |
| Температура | -55℃ ~ +125℃ | |
Габаритные размеры4-отверстий фланцевый разъем SS 2,92 мм миллиметрового диапазона, розетка: Модель K-KFD60G
| Размер фланца | 12,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8,6 мм |
| Диаметр штыря | 0,7 мм |
Габаритные размеры4-отверстий фланцевый разъем из нержавеющей стали 2,92 мм миллиметрового диапазона, розетка: K-KFD62G (Единица измерения: мм)
| Размер фланца | 12,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8,6 мм |
| Диаметр штыря | 0,8 мм |
| Размер фланца | 12,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8,6 мм |
| Диаметр штыря | 1,3 мм |
Другие разъемы 2,92 мм, пожалуйста, не стесняйтесь обращаться к нам за каталогом продукции | Доступны индивидуальные решения
Применение:
Xi'an Elite Electronics являетсяведущим производителем системных решений для межсоединенийобслуживающим в основном аэрокосмическую, авиационную, навигационную, радиолокационную, коммуникационную, измерительнуюэлектроннуюобласти. Наши высококачественные продукты используют лучшие материалы и строгие процессы для обеспечения долговечности и надежности в суровых условиях.
Упаковка и доставка
Упаковка:
4-отверстий фланцевый разъем 2,92 мм миллиметрового диапазона из нержавеющей стали тщательно упаковывается в картонную коробку для обеспечения его защиты во время транспортировки.
Доставка:
Мы отправляем 4-отверстий фланцевый разъем 2,92 мм миллиметрового диапазона из нержавеющей стали через надежную курьерскую службу для обеспечения безопасной и своевременной доставки нашим клиентам. Клиенты получат номер отслеживания после отправки.
