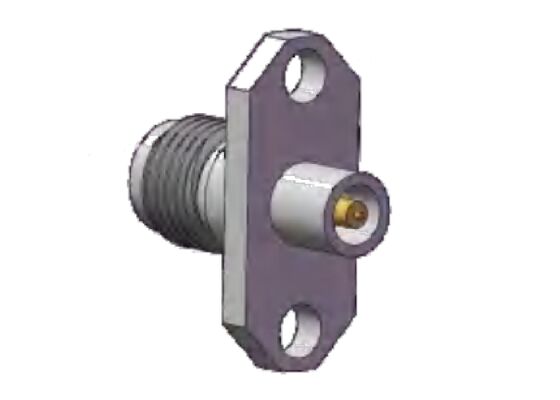

SS Shell 40 ГГц 2,92 мм RF разъем K-гнездо с фланцевым креплением, расстояние между отверстиями 0,480 дюйма (12,2 мм)
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.92мм RF соединитель | Модель: | К-КФД136Г |
|---|---|---|---|
| Частотный диапазон: | 00,04 Гц-40 Гц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Нержавеющая сталь, Пассивация | Диаметр штифта: | Диаметр 0,3 мм, 0,4 мм, 0,7 мм |
| Метод крепления: | Фланцевое крепление с двумя отверстиями | Изоляторы: | Пей |
| Выделить: | ВЧ разъем 2,92 мм фланцевое крепление,RF разъем K-гнездо 40 ГГц |
||
Описание продукта:
ВЧ-разъемы миллиметрового диапазона K-типа (2,92 мм)
Разъемы 2,92 мм миллиметрового диапазона, также известные как разъемы K-типа, являются широко используемыми разъемами миллиметрового диапазона с максимальной рабочей частотой до 40 ГГц. Разъемы 2,92 мм включают кабельные разъемы, разъемы с фланцевым креплением на 2 отверстия, разъемы с фланцевым креплением на 4 отверстия, фланцевые разъемы, адаптеры 2,92 мм.Благодаря воздушному диэлектрическому интерфейсу, они полностью взаимозаменяемы и совместимы с разъемами серий SMA и 3,5 мм, предлагая ключевые преимущества, включая компактный размер, легкую конструкцию, высокую рабочую частоту и стабильное, надежное соединение.
ВЧ-разъемы 2,92 мм (K-тип)Размеры интерфейса:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | 0,04 ГГц ~ 40 ГГц | |
| Номинальное напряжение | 250 В | |
| Диэлектрическое напряжение | 750 В | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление центрального проводника | Внешний проводник | ≤ 2,0 мОм |
| Центральный проводник | ≤ 3,0 мОм | |
| КСВН | ≤1,3 | |
| Материалы и механические характеристики | ||
| Центральный проводник | Вилка | Медный сплав, позолоченный |
| Розетка | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Позолоченный |
| Корпус и другие металлические части | Латунь, нержавеющая сталь | Позолоченный или пассивированный |
| Изоляторы | Стеклянный спеченный материал / PTFE / PEI | |
| Температура | -55℃ ~ +125℃ | |
Габаритные размерыРазъема 2,92 мм с фланцевым креплением на 2 отверстия, розетка: Модель K-KFD136G
| Расстояние между отверстиями фланца | 12,2 мм |
| Ширина фланца | 6,7 мм |
| Диаметр штыря | 0,3 мм |
Габаритные размерыРазъема 2,92 мм с фланцевым креплением на 2 отверстия, розетка: K-KFD144G (Единица измерения: мм)
| Расстояние между отверстиями фланца | 12,2 мм |
| Ширина фланца | 6,6 мм |
| Диаметр штыря | 0,6 мм |
Габаритные размерыРазъема 2,92 мм с фланцевым креплением на 2 отверстия, розетка: K-KFD164G (Единица измерения: мм)
| Расстояние между отверстиями фланца | 12,2 мм |
| Ширина фланца | 6,6 мм |
| Диаметр штыря | 0,7 мм |
Больше разъемов 2,92 мм, пожалуйста, не стесняйтесь обращаться к нам за каталогом продукции. | Доступны индивидуальные решения
Применение:
Xi'an Elite Electronics являетсяведущим производителем системных решений для межсоединенийобслуживающим в основном аэрокосмическую, авиационную, навигационную, радиолокационную, коммуникационную, измерительнуюэлектроннуюобласти. Наши высококачественные продукты используют лучшие материалы и строгие процессы для обеспечения долговечности и надежности в суровых условиях.
Упаковка и доставка
Упаковка:
ВЧ-разъем 2,92 мм с фланцевым креплением на 2 отверстия из нержавеющей стали тщательно упаковывается в картонную коробку для обеспечения его защиты во время транспортировки.
Доставка:
Мы отправляем ВЧ-разъем 2,92 мм с фланцевым креплением на 2 отверстия из нержавеющей стали с помощью надежной курьерской службы для обеспечения безопасной и своевременной доставки нашим клиентам. Клиенты получат номер отслеживания после отправки.
Другие каталоги продукции
| Разъемы SMA SSMA |
| Разъемы SMP SMPM CSMP ASMP |
| Каталог разъемов миллиметрового диапазона (2,92 мм, 2,4 мм, 1,85 мм, 1,0 мм, 0,8 мм) |
| ВЧ-адаптеры между сериями (SMA к SSMA, SMP к SMPM, SMA к 2,92 мм, SMA к N....) |
| Разъемы N TNC TNCA |
| Разъемы BMA SBMA |
| Разъемы MCX & MMCX |
| Разъемы Micro D J30J+J30J+J55A+J55AM+J56J |
| Герметичные стеклянные и металлические уплотнения |
| Сборки ВЧ-коаксиальных кабелей |
| Индивидуальныепродукты (Антенны, фильтры, делители мощности, ответвители, волноводные компоненты, испытательные приспособления, модули корпуса) |
| Пожалуйста, свяжитесь напрямую с отделом продаж для получения более подробной информации. |
