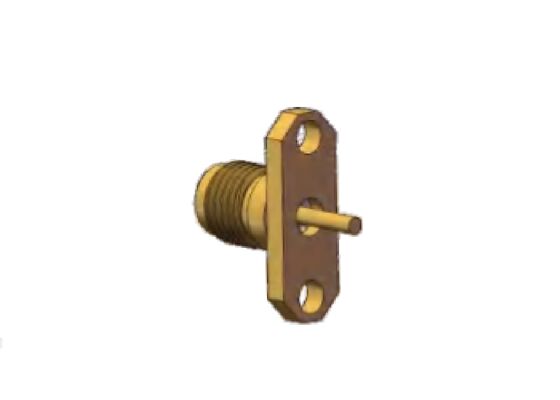

Латунный ВЧ-разъем 40 ГГц, 2,92 мм, разъем типа K. Расстояние между фланцевыми отверстиями 12,2 мм и диаметр штыря 1,3 мм.
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.92мм RF соединитель | Модель: | К-КФД159 |
|---|---|---|---|
| Частотный диапазон: | 00,04 Гц-40 Гц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Латунный, плакировка золота | Соответствующий штифт: | Диаметр 1,3 мм |
| Метод крепления: | Фланцевое крепление с двумя отверстиями | Изоляторы: | Пей |
| Выделить: | Латунный ВЧ-разъем 2,92 мм,ВЧ-разъем типа K на 40 ГГц |
||
Описание продукта:
Разъем ммволны типа K (2,92 мм)
Разъемы 2,92 мм, также известные как разъем типа K. Разъем типа K представляет собой широко используемый разъем миллиметрового диапазона с максимальной рабочей частотой до 40 ГГц. Разъемы 2,92 мм. У нас есть кабельные разъемы, разъемы для фланцевого монтажа, разъемы для переборки.Обладая интерфейсом с воздушным диэлектриком, он полностью взаимозаменяем и совместим с разъемами серии SMA и 3,5 мм, предлагая ключевые преимущества, включая компактный размер, легкий дизайн, высокую рабочую частоту, а также стабильное и надежное соединение.
Для высокочастотных РЧ-разъемов SMA мы предлагаем альтернативные решения, такие как разъемы 3,5 мм и разъемы 2,92 мм.Наши разъемы/адаптеры ммВолны 3,5 мм/2,92 мм имеют те же размеры резьбы 1/4–36 UNS, что и разъемы/адаптеры SMA, что обеспечивает полную совместимость и взаимозаменяемость.Разъем 3,5 мм поддерживает частоты до 35 ГГц, а разъем 2,92 мм — до 40 ГГц.
ВЧ-разъемы 2,92 мм (тип K)Размер интерфейса:
| Электрические характеристики | ||
| Импеданс | 50 Ом | |
| Частотный диапазон | 0,04 ГГц~40 ГГц | |
| Номинальное напряжение | 250 В | |
| Диэлектрики | 750В | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Центр сопротивления | Внешний проводник | ≤2,0 мОм |
| Центральный дирижер | ≤3,0 мОм | |
| КСВН | ≤1.3 | |
| Материальные и механические характеристики | ||
| Центральный дирижер | Мужской | Медный сплав, позолоченный |
| Женский | Бериллиевая бронза, позолота. | |
| Эластичный контакт | Бериллиевая бронза | Позолоченный |
| Раковина и другие металлические детали | Латунь, нержавеющая сталь | Позолоченный или пассивация |
| Изоляторы | Спекание стекла/ПТФЭ/ПЭИ | |
| Температура | -55℃ ~ +125℃ | |
Контурный размерРазъемы из медного сплава с 2 отверстиями для фланцевого монтажа, длина волны 2,92 мм, розетка:
| Расстояние между фланцевыми отверстиями | 12,2 мм |
| Ширина фланца | 5,7 мм |
| Диаметр штифта | 1,3 мм |
Контурный размериз медного сплава с фланцевым креплением на 2 отверстия, волнистые разъемы 2,92 мм, розетка: K-KFD146 (единица измерения: мм)
| Расстояние между фланцевыми отверстиями | 12,2 мм |
| Ширина фланца | 5,7 мм |
| Диаметр штифта | 1,3 мм |
Больше разъемов 2,92 мм,Пожалуйста, не стесняйтесь обращаться к нам для получения каталога продукции. |Доступны индивидуальные решения
Приложения:
Сиань Элит Электроникс - этоВедущий производитель системных решений для межсетевого соединенияв основном обслуживает аэрокосмическую, авиационную, навигационную, радиолокационную, коммуникационную, измерительную,электроникаполя. В нашей высококачественной продукции используются лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровых условиях.
Упаковка и доставка
Упаковка:
Радиочастотный разъем 2,92 мм с 2 отверстиями из медного сплава с фланцевым креплением тщательно упакован в картонную коробку, чтобы обеспечить его защиту во время транспортировки.
Перевозки:
Мы отправляем радиочастотный разъем 2,92 мм с 2 отверстиями из медного сплава с фланцевым креплением надежной курьерской службой, чтобы обеспечить безопасную и быструю доставку нашим клиентам. Клиенты получат номер отслеживания. после отправки.
