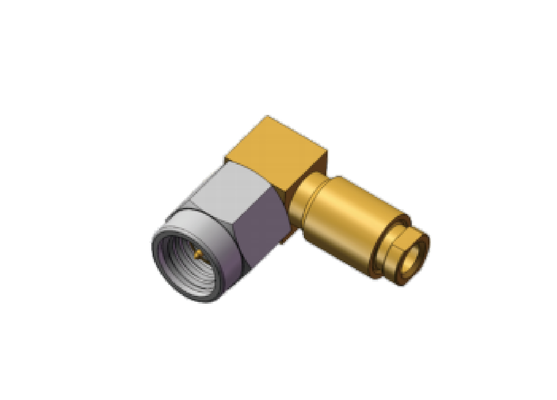

50Ω 18GHz Mini SMA мужской правоугольный SSMA RF коаксиальный соединитель с позолоченными проводниками
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-JW506 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Стиль разъема: | Прямой угол | Кабель для спаривания: | CNX3506, MF108A |
| Изоляторы: | ПТФЭ | Образцы: | В наличии |
| Выделить: | 18 ГГц SSMA RF соединитель,50Ω прямоугольный соединитель SMA,позолоченный коаксиальный разъем SSMA |
||
ВЧ-разъем Mini SMA SSMA, 50 Ом, 18 ГГц, для кабеля CXN3506, MF108A (диаметр кабеля 2,3 мм)
Высокочастотная производительность до 18 ГГц
Радиочастотный разъем SSMA — это миниатюрная версия разъема SMA, уменьшенная на 30 % при сохранении превосходных эксплуатационных характеристик. Эти разъемы с резьбовым интерфейсом (10-36UNF-2) и волновым сопротивлением 50 Ом поддерживают частоты до 30 ГГц.
Ключевая особенность:
- Компактный дизайн — на 30 % меньше стандартных разъемов SMA.
- Широкий диапазон частот до 30 ГГц
- Высокая надежность для требовательных приложений
- Доступны в нескольких конфигурациях: прямой, под прямым углом, на перегородке и с фланцевым креплением.
- Винтовая втулка/цилиндр из нержавеющей стали для долговечности
Интерфейс радиочастотного разъема SSMA
Размер радиочастотного разъема SSMA:
Номер модели: SSMA-JW506 (сопряженный кабель CXN3506, MF108A, внешний диаметр кабеля 2,3 мм)
Номер модели: SSMA-JW506G-1 (сопряженный кабель CXN3506, MF108A, внешний диаметр кабеля 2,3 мм)
Приложения
Xi'an Elite Electronics специализируется на системных решениях по межсетевому соединению для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
Упаковка и доставка
Каждый радиочастотный разъем SSMA тщательно упакован для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию об отслеживании доставки.
