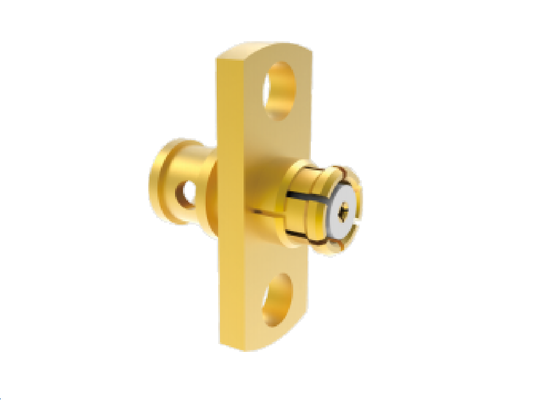

50 Ом, 18 ГГц SMP, гнездо SMP, 2 отверстия, фланцевые радиочастотные разъемы для аэрокосмической отрасли, сопрягаемые для кабеля .086
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Кабельный разъем SMP | Модель: | SMP-KFB2-87 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 500В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | ≤6 мОм; Медный сплав, позолоченный | Внешний проводник: | ≤3 мОм; Медный сплав, позолоченный |
| Изоляторы: | PETE | КСВН: | ≤1,3 |
| Вносимая потеря: | ≤ 0,25 дБ | Температура: | -55°C ~125°C |
| Долговечность: | 500 циклов | ||
| Выделить: | Женский RF-коннектор 50Ω 18GHz SMP,Коннектор фланца с двумя отверстиями для разъема SMP,Аэрокосмический радиочастотный разъем для кабеля.086 |
||
50 Ом, 18 ГГц SMP, гнездо SMP, 2 отверстия, фланцевые радиочастотные разъемы для аэрокосмической отрасли, сопрягаемые для кабеля .086
Серия SMP представляет собой миниатюрный вставной RF-коаксиальный разъем. Он отличается компактными размерами, малым весом и широкой полосой рабочих частот с максимальной рабочей частотой до 40 ГГц.Пробка SMP имеет три типа интерфейса: с полной фиксацией, с ограниченной фиксацией и с гладким отверстием.Он поддерживает соединение вслепую и обеспечивает осевое и радиальное плавание соединительной конструкции. Являясь одним из наиболее широко используемых коаксиальных радиочастотных разъемов, он подходит для передачи радиочастотных и микроволновых сигналов, а также для сценариев модульной плотной установки. Он широко применяется в транспортных средствах, корабельных и спутниковыеприложение.
Особенности конструкции СМП
- Компактный дизайн
- Работа в диапазоне частот до 40 ГГц
- Прочная конструкция для надежности
- Доступны в нескольких конфигурациях: прямая, под прямым углом, на перегородке, на печатной плате и с фланцевым креплением.
- Низкий КСВ и вносимые потери
Интерфейс радиочастотных коаксиальных разъемов SMP
Гнездовой фланцевый разъем SMP для кабеля .086 | Номер модели: SMP-KFB2-87 (кабель OD2,2 мм)
Примечание. Пожалуйста, проверьте наш каталог, чтобы найти больше похожих моделей в соответствии с вашим применением.
Приложения
Xi'an Elite Electronics специализируется на системных решениях по межсетевому соединению для требовательных отраслей, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
Упаковка и доставка
Каждый кабельный разъем SMP .086 для аэрокосмической радиочастотной связи тщательно упакован, чтобы обеспечить защиту во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию об отслеживании доставки.
Для получения дополнительной информации о похожих моделях продукции, пожалуйста, проверьте наш каталог или свяжитесь с нашим отделом продаж по адресу:
