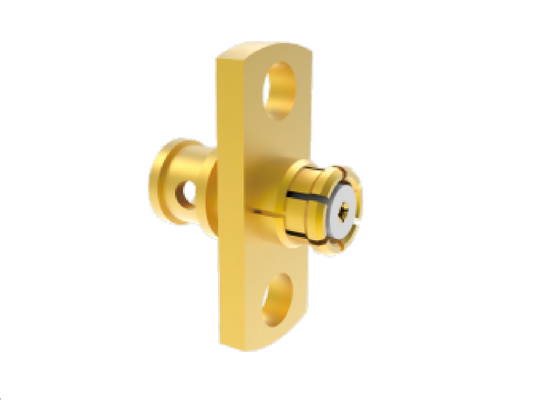

Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506

50Ω 18GHz SMP Jack 2 Hole Flange Aerospace RF Connectors Mating for CXN3506 Cable
50Ω 18GHz SMP Jack 2 Hole Flange Aerospace RF Connectors Mating for CXN3506 Cable

Большие изображения :  Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506 Лучшая цена

Подробная информация о продукте:
Место происхождения: Xi'an, Китай
Фирменное наименование: ELT
Сертификация: RoHS
Номер модели: СМП-КФ506-25
Оплата и доставка Условия:
Количество мин заказа: MOQ 50 для нового производства
Цена: Depending on the quantity
Упаковывая детали: 1 шт/пластиковый пакет; 100 шт/картон
Время доставки: 5-7 рабочих дней для запасов
Условия оплаты: T/T или LC
Поставка способности: Как требования
контакт
Подробное описание продукта
Название продукта: Радиочастотные разъемы SMP для аэрокосмической отрасли Модель: СМП-КФ506-25
Частотный диапазон: 0,3 МГц-18 ГГц Импеданс: 50 Ом
ДВВ: 500В Сопротивление изоляции: ≥5000МОм
Центральный дирижер: ≤6 мОм; Медный сплав, позолоченный Внешний проводник: ≤3 мОм; Медный сплав, позолоченный
Изоляторы: ПТФЭ Кабель для спаривания: CNX3506
КСВН: ≤1,3 Вносимая потеря: ≤0,4 дБ
Температура: -55°C ~125°C Долговечность: 500 циклов
Выделить:

50Ω 18GHz SMP RF соединитель

,

2 отверстия фланцевого соединителя для аэрокосмической промышленности

,

Подключение SMP для кабеля CXN3506

Разъем SMP 50 Ом, 18 ГГц, с фланцем на 2 отверстия, для авиационно-космических РЧ-соединителей, совместимый с кабелем CXN3506



Как высококачественные миниатюрные коаксиальные РЧ-соединители серии SMP с защелкивающимся механизмом, они отличаются компактной конструкцией и широким частотным диапазоном, достигающим максимальной рабочей частоты 40 ГГц. В отличие от традиционных резьбовых РЧ-соединителей, они используют простой защелкивающийся механизм соединения с тремя различными типами фиксации для удовлетворения разнообразных требований к креплению. Встроенная конструкция с плавающей погрешностью обеспечивает удобное слепое соединение, эффективно компенсируя отклонения при сборке в нескольких направлениях. Благодаря превосходной адаптивности к плотной компоновке модулей, эти высокочастотные соединители гарантируют низкие потери при передаче СВЧ-сигнала и широко используются в бортовых системах связи, корабельных радарах и спутниковом авиационно-космическом оборудовании для обеспечения стабильного соединения в суровых условиях.



Особенности конструкции разъемов SMP для авиационно-космических РЧ-соединителей
  • Компактная конструкция
  • Рабочий диапазон частот до 40 ГГц
  • Прочная конструкция для надежности
  • Доступны в различных конфигурациях: прямые, угловые, для монтажа на перегородку, для печатных плат и фланцевые
  • Низкий КСВН и вносимые потери


Интерфейс РЧ-соединителей SMP для авиационно-космических применений

 Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506
Разъем SMP 50 Ом, 18 ГГц, с фланцем на 2 отверстия, для авиационно-космических РЧ-соединителей, совместимый с кабелем CXN3506, MF108A
Номер модели: SMP-KF506-25 (OD кабеля 2,3 мм)
Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506
Разъем SMP 50 Ом, 18 ГГц, прямой, мама, для авиационно-космических РЧ-соединителей, совместимый с кабелем CXN3506, MF108A
Номер модели: SMP-K506-45 (OD кабеля 2,3 мм)
Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506
Примечание: Пожалуйста, ознакомьтесь с нашим каталогом для получения информации о других аналогичных моделях в соответствии с вашим применением.
Применение
Xi'an Elite Electronics специализируется на системных решениях для межсоединений для требовательных отраслей, включая:
  • Авиационно-космические и авиационные системы
  • Навигационное и радиолокационное оборудование
  • Системы связи
  • Измерительные приборы
  • Электронные приложения
Industrial applications of SSMA connectors
Упаковка и доставка
Каждый разъем SMP .086 для кабеля, авиационно-космический РЧ-разъем, тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отгрузки.
Фланцевые радиочастотные разъемы для аэрокосмической отрасли с 2 отверстиями, 50 Ом, 18 ГГц, SMP Jack, сопрягаемые для кабеля CXN3506
Для получения дополнительной информации об аналогичных моделях продуктов, пожалуйста, ознакомьтесь с нашим каталогом или свяжитесь с нашим отделом продаж по адресу:
