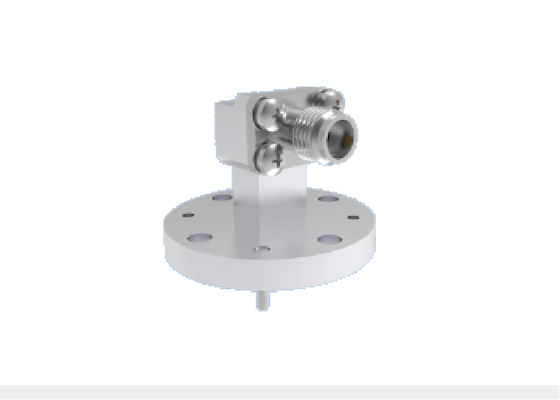

WR22 BJ400 Правый угол водовода к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические водовода компоненты

Большие изображения : WR22 BJ400 Правый угол водовода к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические водовода компоненты Лучшая цена

Подробная информация о продукте:

Место происхождения:	Xi'an, Китай
Фирменное наименование:	ELT
Сертификация:	ISO 9001, ISO14001
Номер модели:	БТЖ-П2К-1

Оплата и доставка Условия:

Количество мин заказа:	MOQ 10pcs
Цена:	Depending on the quantity
Упаковывая детали:	1 шт/пластиковый пакет; 100 шт/картон
Время доставки:	8-12 недель после получения оплаты
Условия оплаты:	T/T или LC
Поставка способности:	Как требования

контакт

Подробное описание продукта

Название продукта:	WR22 к коаксиальному радиочастотному разъему 2,4 мм	модель:	БТЖ-П2К-1
Частотный диапазон:	23,9–50,1 ГГц	Центральный дирижер:	Сплав меди, покрытый золотом
Внешний проводник:	Алюминиевый сплав, проводящее окисление естественного цвета	Структура:	Прямой угол
Коаксиальный порт:	2.4mm	Волноводный порт:	БДЖ400/ВР22
Метод крепления:	Крепление с круглым фланцем на 4 отверстия	КСВН:	≤1,25
Вносимая потеря:	≤ 0,25 дБ	Масса:	≤16 г
Выделить:	WR22 волновод к 2 , 4 мм коаксиальному адаптеру , Ка-диапазонный компонент волновода для аэрокосмической промышленности

Описание продукта:

Водопровод к 2,4 мм RF-коннектору

Компания Elite Electronics производит высокопроизводительные адаптеры волновода-коаксиального типа, поставляемые в двух основных конструкциях: конфигурации с конечным запуском и прямоугольной конфигурации.Покрытие широкого диапазона частот от 5.3 ГГц до 145 ГГц, наши варианты прямоугольных волноводов охватывают стандартные спецификации BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Доступные коаксиальные интерфейсы включают SMA, 2,92 мм, 2,4 мм RF разъединителя, 1,85 мм, 1,0 мм и 0,8 мм серии,с каждым портом волновода, предназначенным для работы с полной полосой пропускания в его назначенной полосе частот.

Обладает прочной механической конструкцией, компактным отпечатком, превосходными постоянными радиочастотными характеристиками и небольшим весом менее 20 граммов,наши адаптеры перехода волновода-коакса широко используются в космических приложениях спутников и космических аппаратов.

Размер контурыиз волновода WR22 на 2,4 мм RF соединителя:

Номер модели:BTZH-P2K-1

WR22 BJ400 Правый угол водовода к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические водовода компоненты

Больше соединителей с волноводами.Пожалуйста, не стесняйтесь связаться с нами для каталога продукции. |Доступные индивидуальные решения

Применение:

Xi'an Elite Electronics - это Ведущий производитель системных решений взаимосвязипреимущественно используется в аэрокосмической, авиационной, навигационной, радиолокационной, коммуникационной и измерительной отраслях,электроникиПоля. Наши высококачественные продукты используют лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровой среде.

Упаковка и перевозка

Опаковка:

Вволновод WR 22 к коаксиальному 2,4 мм RFсоединителитщательно упакована в картонную коробку для обеспечения ее защиты во время транзита.

Перевозка:

Мы отправляем...волновод WR22 к коаксиальному 2,4 мм RFсоединителиИспользуя надежную курьерскую службу для обеспечения безопасной и быстрой доставки нашим клиентам.

Сравнение порта с волноводом

Б.Д. (китайский стандарт)	WR	Частота (GHz)	Внутренняя ширина	Внутренняя высота	Общая частота
BJ70	WR137	5.388.17	34.85	15.8	Группа C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	X-диапазон
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	X-диапазон
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Низкая частота.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ку-группа
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ку высокая/К низкая частота.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	К-диапазон
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Низкая частота.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ка
BJ400	WR22	33.00$50.00	5.69	2.845	Ка Высокая частота. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	Ультрафиолетовая полоса
BJ620	WR15	500,0075 фунтов.00	3.759	1.88	Группа V
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	Группа E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Группа W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Ф-диапазон
