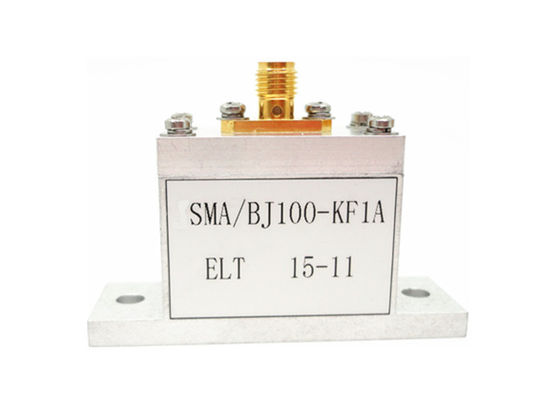

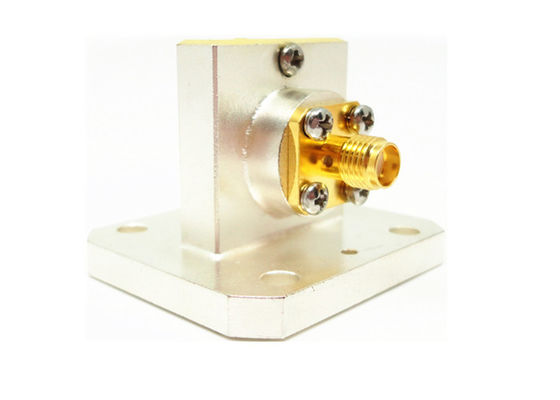

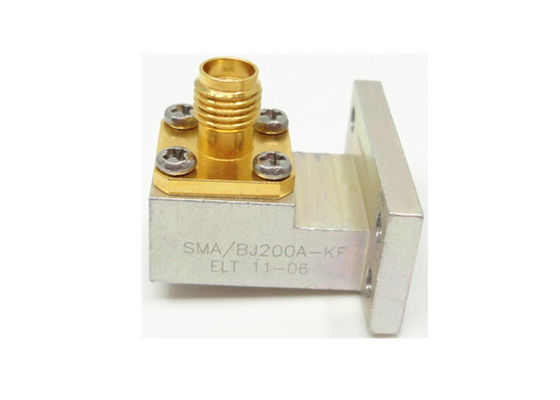

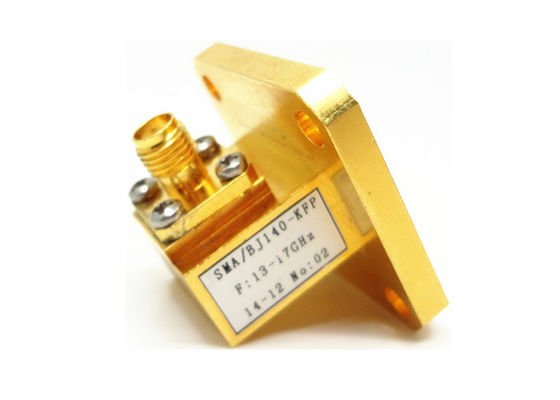

Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц

WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz
WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz WR90 WR75 WR42 SMA Female Waveguide To Coaxial Adapter 8.15GHz~22GHz

Большие изображения :  Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT
Сертификация: ISO 9001:2015, ISO 14001:2015
Номер модели: ЭЛТ-волновод к переходникам СМА коаксиальным
Оплата и доставка Условия:
Количество мин заказа: 5 шт.
Цена: Возможен торг
Упаковывая детали: стандартная коробка экспорта
Время доставки: В течение 5-7 рабочих дней (для запасов)
Условия оплаты: T / T, Western Union, L / C
Поставка способности: 10000 ПК в месяц
контакт
Подробное описание продукта
Название продукта: Водопровод к коаксиальным адаптерам Материал: Латунный соединитель
Частотный диапазон: 8.15-22 ГГц Разъем: Сма
VSWR: 1.25 Импеданс: 50 Ом
Размер волновода: WR112 WR90 WR75 WR62 WR51 WR42 Стиль тела: Конец запуска, правильный угол
Выделить:

Волновод WR90 к SMA адаптеру

,

Волновод WR75 коаксиальный адаптер 8.15ГГц

,

Волновод WR42 адаптер 22ГГц

Волноводный переходник WR90 WR75 WR42 SMA Female на коаксиальный 8,15 ГГц - 22 ГГц

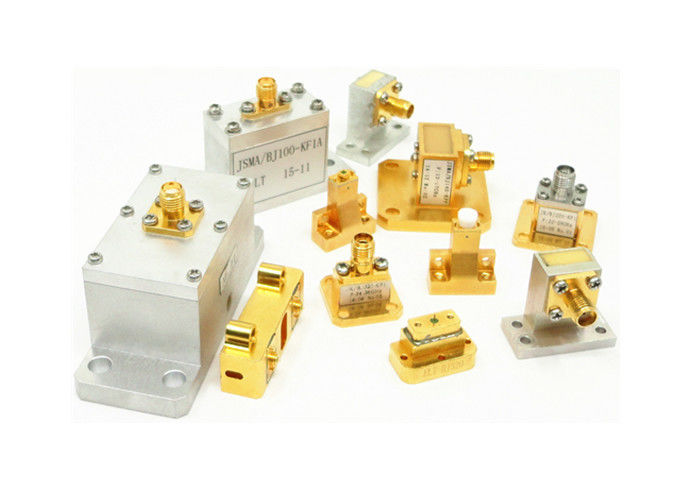

Волноводный переходник на коаксиальный произведенный Xi'an Elite Electronic Industrial Co., Ltd. делятся на две конструкции: Г-образные и торцевые. Для коаксиального конца волноводных переходников мы можем предложить N типа, TNC, SMA, 3,5 мм, 2,4 мм, SMP, SSMP и многие другие типы. Их частотный диапазон составляет от 6,5 ГГц до 50 ГГц. Наши модели волноводов варьируются от BJ84 до BJ400 (wr112-wr22). Кроме того, мы можем предложить индивидуальные коаксиальные волноводные переходники в соответствии с особыми требованиями заказчика.


Спецификация:

Наименование продукта Волноводные переходники на коаксиальные SMA
Коаксиальный тип SMA
Размер волновода WR112 WR90 WR75 WR62 WR51 WR42
Стиль корпуса Торцевой, Г-образный
Диапазон частот 8,15-22 ГГц
Импеданс 50 Ом
КСВ 1,25



Преимущества:
-Наши волноводные переходники отличаются высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в устройствах микроволновых измерений и миллиметровых волн и т. д.

Подробный чертеж (мм):
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц

Список волноводных переходников на коаксиальные SMA:
Номер модели Описание Примечание
SMA/BJ100-KF Г-образные волноводные переходники WR90 на SMA female BJ100=WR90
SMA/BJ100-KF1B Торцевые волноводные переходники WR90 на SMA female
SMA/BJ100A-KF Г-образные волноводные переходники WR90A на SMA female с герметизирующим кольцом BJ100A=WR90A
SMA/BJ100A-KF1 Г-образные волноводные переходники WR90A на SMA female
SMA/BJ120-KF Г-образные волноводные переходники WR75 на SMA female высотой 25,8 мм BJ120=WR75
SMA/BJ120-KF1 Торцевые волноводные переходники WR75 на SMA female
SMA/BB120B-KF Г-образные волноводные переходники WR75B на SMA male высотой 30 мм BJ120B=WR75B
SMA/BJ140-KF Г-образные волноводные переходники WR62 на SMA female BJ140=WR62
SMA/BJ140-KF1 Торцевые волноводные переходники WR62 на SMA female
SMA/BJ180-KF Торцевые волноводные переходники WR51 на SMA female BJ180=WR51
SMA/BJ180-KF1A Торцевые волноводные переходники WR51 на SMA female


Перекрестные ссылки на стандарт волноводов

Китайский стандарт Международный стандарт Диапазон частот (ГГц)
BJ84 WR112 6,57~9,99
BJ100 WR90 8,20~12,5
BJ120 WR75 9,84~15,0
BJ140 WR62 11,9~18,0
BJ180 WR51 14,5~22,0
BJ220 WR42 17,6~26,7
BJ260 WR34 21,7~33,0
BJ320 WR28 26,5~40,0
BJ400 WR22 32,9~50,1
BJ500 WR19 39,2~59,6
BJ620 WR15 49,8~75,8
BJ740 WR12 60~90
BJ900 WR10 74~110



Waveguide to Coax Adapter-ELT 2024.pdf



ПРИМЕЧАНИЕ:
У нас есть более 1000 типов Волноводных переходников на коаксиальные на выбор, если переходник, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.

Волновод WR90 WR75 WR42 SMA мама Волноводно-коаксиальный адаптер 8.15ГГц~22ГГц
