8.2GHz~12.5GHz WR90 BJ100 SMA Female Right Angle Waveguide To Coax Adapter SMA/BJ100A-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Водопровод к коаксиальным адаптерам | Материал: | Латунный соединитель |
|---|---|---|---|
| Частотный диапазон: | 80,15-12,5 ГГц | Разъем: | СМА Женский |
| VSWR: | 1.25 | Импеданс: | 50 Ом |
| Размер волновода: | WR90 | Стиль тела: | Правый угол |
| Выделить: | Волновод WR90 для коаксиального адаптера,SMA гнездовой прямоугольный адаптер,8.2-12.5GHz BJ100 waveguide adapter |
||

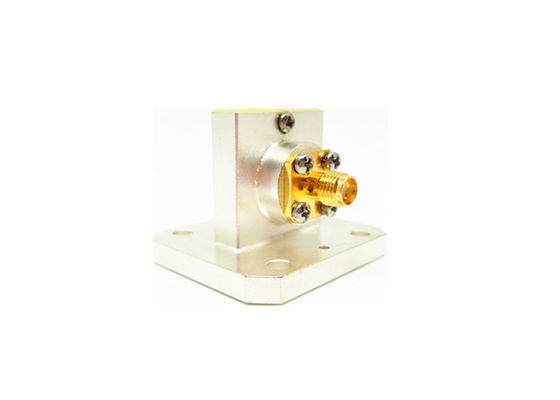

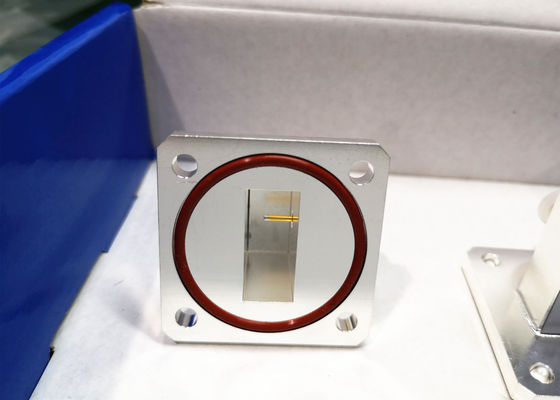

Адаптер волновода WR90 к коаксиальному SMA с прямым углом
Коаксиальные волноводные адаптеры, производимые нашей компанией, делятся на две структуры: ортогональные (прямоугольные) и оконечные (торцевые). Для коаксиальных оконечных волноводных адаптеров мы можем предоставитьТип N, TNC, SMA, 3,5 мм, 2,4 мм, SMP, SSMP и многие другие типы. Их частотный диапазон от 6,5 ГГц до 70 ГГц. Наши модели волноводов варьируются отBJ84 до BJ400 (wr112-wr22). Кроме того, мы можем предложить индивидуальные коаксиальные волноводные адаптеры в соответствии с особыми требованиями клиентов.
Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн и т. д.Пожалуйста, скачайте Catalog- Waveguide to Coaxial Adapters.pdf
Спецификация:
| Название продукта | Коаксиальные адаптеры волновода к SMA |
| Коаксиальный тип | SMA |
| Размер волновода | WR90 |
| Стиль корпуса | Прямой угол |
| Диапазон частот | 8,15-12,5 ГГц |
| Импеданс | 50 Ом |
| КСВ | 1,25 |
Детальный чертеж:
Список коаксиальных адаптеров волновода к SMA
| Номер модели | Описание | Примечание |
| SMA/BJ100-KF | Адаптеры волновода WR90 к коаксиальному SMA с внутренним разъемом и прямым углом | BJ100=WR90 |
| SMA/BJ100-KF1B | Адаптеры волновода WR90 к коаксиальному SMA с внутренним разъемом и торцевым подключением | |
| SMA/BJ100A-KF | Адаптеры волновода WR90A к коаксиальному SMA с внутренним разъемом и прямым углом с герметизирующим кольцом | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Адаптеры волновода WR90A к коаксиальному SMA с внутренним разъемом и прямым углом | |
| SMA/BJ120-KF | Адаптеры волновода WR75 к коаксиальному SMA с внутренним разъемом и прямым углом высотой 25,8 мм | BJ120=WR75 |
| SMA/BJ120-KF1 | Адаптеры волновода WR75 к коаксиальному SMA с внутренним разъемом и торцевым подключением | |
| SMA/BB120B-KF | Адаптеры волновода WR75B к коаксиальному SMA с внешним разъемом и прямым углом высотой 30 мм | BJ120B=WR75B |
| SMA/BJ140-KF | Адаптеры волновода WR62 к коаксиальному SMA с внутренним разъемом и прямым углом | BJ140=WR62 |
| SMA/BJ140-KF1 | Адаптеры волновода WR62 к коаксиальному SMA с внутренним разъемом и торцевым подключением | |
| SMA/BJ180-KF | Адаптеры волновода WR51 к коаксиальному SMA с внутренним разъемом и торцевым подключением | BJ180=WR51 |
| SMA/BJ180-KF1A | Адаптеры волновода WR51 к коаксиальному SMA с внутренним разъемом и торцевым подключением |
Перекрестные ссылки на стандарты волноводов
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
ПРИМЕЧАНИЕ:
У нас есть более 10 000 типовАдаптеры волновода к коаксиальному на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями.Размеры ODM приветствуются.
