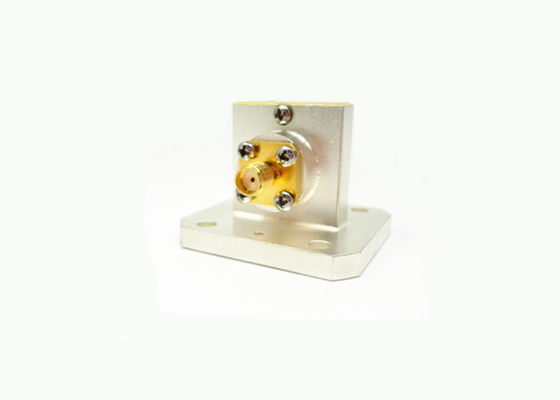

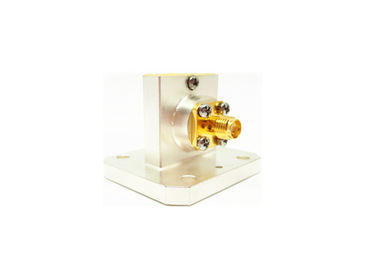

WR90 Водопровод к коаксиальным адаптерам SMA женские правоугольные адаптеры запуска SMA/BJ100A-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Водопровод к коаксиальным адаптерам | Материал: | Латунный соединитель |
|---|---|---|---|
| Диапазон частот: | 80,15-12,5 ГГц | Коннектор: | СМА Женский |
| Взрыв: | 1.25 | Импеданс: | 50 омов |
| Размер волновода: | WR90 | Форма тела: | Прямой угол |
| Выделить: | Переходник коаксиального кабеля,прямоугольный задобренный переходник |
||
Волновод WR90 для того чтобы задобрить переходники старта переходника SMA прямоугольные
Коаксиальные переходники волновода произведенные нашей компанией разделены в 2 структуры, ортогональность (прямоугольной) и прекращения (конец Lauch). Для коаксиального конца переходников волновода, мы можем обеспечить тип n, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP и много других типов. Их диапазон изменения частот от 6.5GHz к 70GHz. Наши модели волновода выстраивают в ряд от BJ84 к BJ400 (wr112-wr22). К тому же, мы можем предложить изготовленные на заказ коаксиальные переходники волновода в соответствии с требованием к клиентов особенным.
Наши переходники волновода высокой надежности, миниатюрного размера и превосходного представления etc, которое делает их обширно принятые в измерении микроволны и приборы etc. волны миллиметр пожалуйста загружает волновод каталога к коаксиальному Adapters.pdf
Спецификация:
| Название продукта | Волновод к переходникам SMA коаксиальным |
| Коаксиальный тип | SMA |
| Размер волновода | WR90 |
| Форма кузова | Прямоугольный |
| Диапазон изменения частот | 8.15-12.5GHz |
| Импеданс SMA | 50 омов |
| VSWR | 1,25 |
Детальный чертеж:
Список волновода к переходникам SMA коаксиальным
| Номер модели | Описание | Примечание |
| SMA/BJ100-KF | WR90 к переходникам SMA женским прямоугольным | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 к переходникам старта конца SMA женским | |

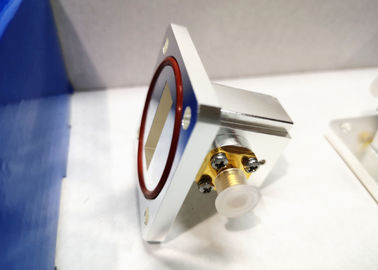

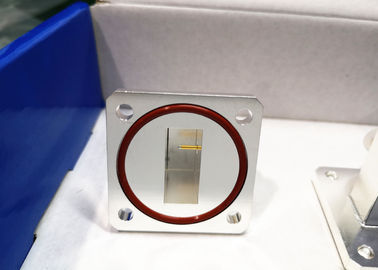

| SMA/BJ100A-KF | WR90A к переходникам SMA женским прямоугольным с герметичным кольцом | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A к переходникам SMA женским прямоугольным | |
| SMA/BJ120-KF | WR75 к переходникам SMA женским прямоугольным с высотой 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 к переходникам старта конца SMA женским | |
| SMA/BB120B-KF | WR75B к переходникам SMA мужским прямоугольным с высотой 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 к переходникам SMA женским прямоугольным | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 к переходникам старта конца SMA женским | |
| SMA/BJ180-KF | WR51 к переходникам старта конца SMA женским | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 к переходникам старта конца SMA женским |
Перекрестные ссылки стандартов волновода
| Китайские стандарты | Международные стандарты | Диапазон изменения частот (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами волновода к коаксиальным переходникам для выбора, если переходник вы используете не найден, пожалуйста свяжется мы с вашими деталями. Размер ODM приветствован.
