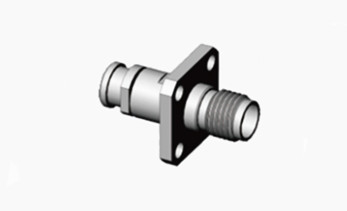

К2.92 Женский 4-створчатый фланцевый коаксовый соединитель RF из нержавеющей стали для кабеля MF30/MF30A/TLL40-1130A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.92 РЧ соединитель | ПЛАТИРОВАНИЕ: | Никельно покрытые |
|---|---|---|---|
| Прочность: | 500 циклов | Материал: | Нержавеющая сталь |
| Стандарт проектирования: | IEC 60169-8 | Тип: | Прямой. |
| Половое положение: | Женщина | ||
| Выделить: | разъем обжатия bnc,Кабельный соединитель BNC |
||
К2.92 Женский 4-створчатый фланцевый коаксовый соединитель RF из нержавеющей стали для кабеля MF30/MF30A/TLL40-1130A
Коннектор BNC, также известный как Байонт Нилл-Конселман, представляет собой миниатюрный быстрый RF (радиочастотный) разъем, предназначенный для использования с коаксиальными кабелями.Он имеет два штыка штыка на женском соединителеBNC-коннекторы особенно подходят для соединения миниатюрных и субмиатюрных коаксиальных кабелей, таких как RG-58,RG-59, RG-179 и RG-316. Эти разъемы обычно встречаются в радио, телевидении и других радиочастотных электронных устройствах, испытательных приборах, видеосигналах,и были исторически популярны в компьютерных сетях 10BASE2BNC-коннекторы изготавливаются для соответствия характеристике импеданса кабеля в 50 или 75 Ом. Они хорошо работают в приложениях с более низкой микроволновой частотой, включая мониторы,LAN (местные сети), телекоммуникационных устройств и испытательного оборудования.Эти соединители имеют конструкцию штыка для сцепления и могут использоваться взаимозаменяемо с доступными на международном уровне аналогами.Они предлагают быстрое включение и отключение, что делает их идеальными для соединения коаксиальных кабелей в радиооборудовании и приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 250VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 750 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 3,0mOhm |
| Центральный дирижер | ≤ 2,0 мОхм | |
| VSMR | ≤1,05+0,005f | |
Подробная информация о продукте:
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Бериллиевая бронза | Покрытые золотом | |
| Эластичный контакт | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Позолоченный/пассивированный | |
| Изоляторы | ПЭИ/ПЛФ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Циклы спаривания | 500 циклов |
| Колесный момент | 0.79N.m~1.13N.m |
| Температура | -55°C~+125°C |
Особенности:
Структурные особенности

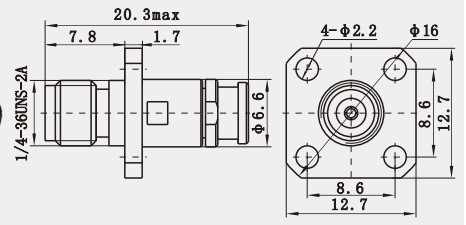

Размер и конструкция: Внешний диаметр проводника разъема K2.92 составляет 2,92 мм, с конструктивно-характерным импедансом 50Ω.Его конструкция позволяет поддерживать высокопроизводительные эффекты передачи в чрезвычайно малых размерахИз-за небольшого размера и легкого веса разъединитель K2.92 имеет очевидные преимущества в сценариях применения, требующих экономии места и снижения веса.
Совместимость: разъем типа K имеет аналогичную конструкцию интерфейса с разъемами SMA и 3,5 мм и может быть сменен с ними.Хотя эти три соединителя имеют последовательность в размерах их мужской и женской части, что позволяет осуществлять взаимосвязь без переходов, длительное использование различных соединителей взаимно может повлиять на производительность передачи и точность испытаний,и следует избегать их как можно больше..
Применение:
Приборы для испытаний
Точное измерение: в области испытательных приборов, особенно оборудования для испытаний миллиметровых волн, применение разъема K2.92 очень широко распространено.Его высокая точность и высокая частота делают его предпочтительным решением для точных измерений и анализа данных..
Лабораторное применение: многие лаборатории используют соединители K2.92 для конструкции и подключения экспериментального оборудования из-за их стабильной производительности и удобной работы.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
