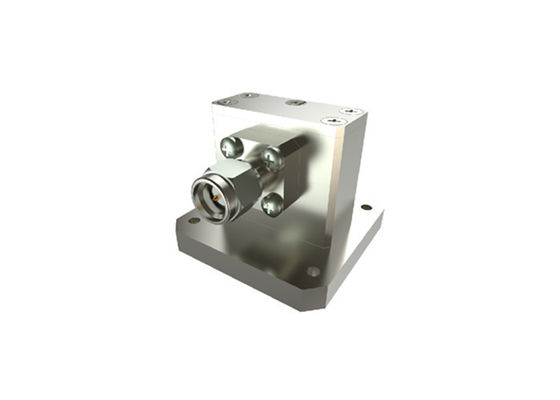

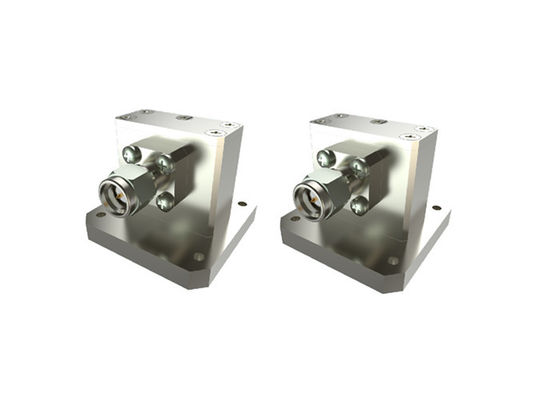

6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF

6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF
6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF 6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF 6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF

Большие изображения :  6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT
Сертификация: ROHS, ISO-9001-2015
Номер модели: СМА/ВРД650-ДЖФ
Оплата и доставка Условия:
Количество мин заказа: 5 шт.
Цена: Возможен торг
Упаковывая детали: стандартная коробка экспорта
Время доставки: В течение 5-7 рабочих дней (для запасов)
Условия оплаты: T / T, Western Union, L / C
Поставка способности: 10000 ПК в месяц
контакт
Подробное описание продукта
Импеданс: 50 Ом Название продукта: Водопровод к коаксиальным адаптерам
Частотный диапазон: 6.5-18GHz Разъем: Сма
VSWR: 1.3 Стиль тела: Правый угол
Материал: алюминиевый материал Ключевые слова: Адапторы волноводов
Выделить:

Волноводный переход WRD650 к коаксиальному адаптеру

,

SMA мужской прямоугольный адаптер

,

Волноводный адаптер 6.5GHz~18GHz

Прямоугольный угловой ВЧ-адаптер SMA WRD650 из волновода в коаксиальный

Волноводно-коаксиальный адаптер произведенный Xi'an Elite Electronic Industrial Co., Ltd. делятся на две структуры: правосторонний и торцевой. Для коаксиального конца волноводных адаптеров мы можем предоставить N типа, TNC, SMA, 3.5 мм, 2.4 мм, SMP, SSMP и многие другие типы. Их частотный диапазон составляет от 6,5 ГГц до 50 ГГц. Наши модели волноводов варьируются от BJ84 до BJ400 (wr112-wr22). Кроме того, мы можем предложить индивидуальные коаксиальные волноводные адаптеры в соответствии с особыми требованиями заказчиков.


Спецификация:

Название продукта Волноводно-коаксиальные адаптеры SMA
Коаксиальный тип SMA
Размер волновода WRD650
Стиль корпуса Прямоугольный
Диапазон частот 6,5-18 ГГц
Импеданс 50 Ом
КСВ 1,3

Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью и т. д., что делает их широко используемыми в измерительных устройствах СВЧ и миллиметровых волн и т. д.

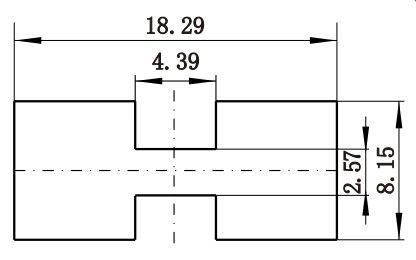

Подробный чертеж:
6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF       6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF




Список волноводно-коаксиальных адаптеров SMA:



Номер модели Описание Примечание
SMA/BJ100-KF Прямоугольные угловые адаптеры WR90-SMA (розетка) BJ100=WR90
SMA/BJ100-KF1B Торцевые адаптеры WR90-SMA (розетка)
SMA/BJ100A-KF Прямоугольные угловые адаптеры WR90A-SMA (розетка) с герметизирующим кольцом BJ100A=WR90A
SMA/BJ100A-KF1 Прямоугольные угловые адаптеры WR90A-SMA (розетка)
SMA/BJ120-KF Прямоугольные угловые адаптеры WR75-SMA (розетка) высотой 25,8 мм BJ120=WR75
SMA/BJ120-KF1 Торцевые адаптеры WR75-SMA (розетка)
SMA/BB120B-KF Прямоугольные угловые адаптеры WR75B-SMA (вилка) высотой 30 мм BJ120B=WR75B
SMA/BJ140-KF Прямоугольные угловые адаптеры WR62-SMA (розетка) BJ140=WR62
SMA/BJ140-KF1 Торцевые адаптеры WR62-SMA (розетка)
SMA/BJ180-KF Торцевые адаптеры WR51-SMA (розетка) BJ180=WR51
SMA/BJ180-KF1A Торцевые адаптеры WR51-SMA (розетка)



Перекрестные ссылки на стандарты волноводов

Китайские стандарты Международные стандарты Диапазон частот (ГГц)
BJ84 WR112 6,57~9,99
BJ100 WR90 8,20~12,5
BJ120 WR75 9,84~15,0
BJ140 WR62 11,9~18,0
BJ180 WR51 14,5~22,0
BJ220 WR42 17,6~26,7
BJ260 WR34 21,7~33,0
BJ320 WR28 26,5~40,0
BJ400 WR22 32,9~50,1
BJ500 WR19 39,2~59,6
BJ620 WR15 49,8~75,8
BJ740 WR12 60~90
BJ900 WR10 74~110



Waveguide to Coax Adapter-ELT 2024.pdf



ПРИМЕЧАНИЕ:
У нас есть более 10 000 типов Волноводно-коаксиальных адаптеров на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.

6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF
